Муфта кулачковая предназначена для соединения и компенсации перекосов двух валов.
Максимальный диаметр растачиваемого отверстия под посадку на вал (dmax) — 32 мм.
Внешний диаметр муфты — 55 мм.
Длина муфты в сборе — 69 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта кулачковая Spidex 24/32

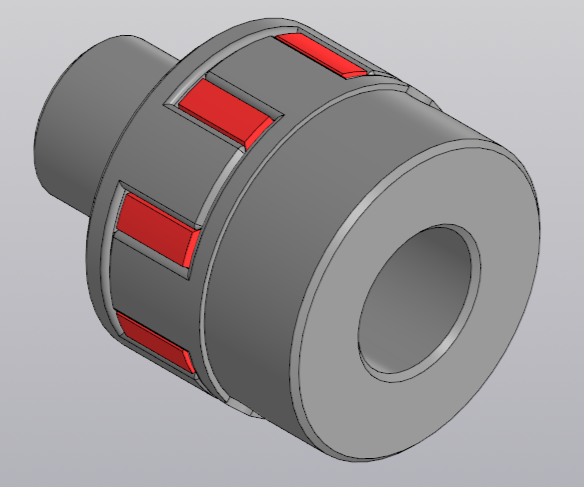

Муфта кулачковая Spidex 24/32
1
1
270
51
0
Бесплатно
Сообщить о проблеме
Автор
Илья
Багаев
Дата
23.01.2025
Язык
Русский
Состав
Сборка и модели деталей (полумуфты и упругий элемент)
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
Муфта Spidex 24-32.a3d
-
Полумуфта Spidex d14.m3d
-
Полумуфта Spidex d32.m3d
-
Упругий элемент.m3d
