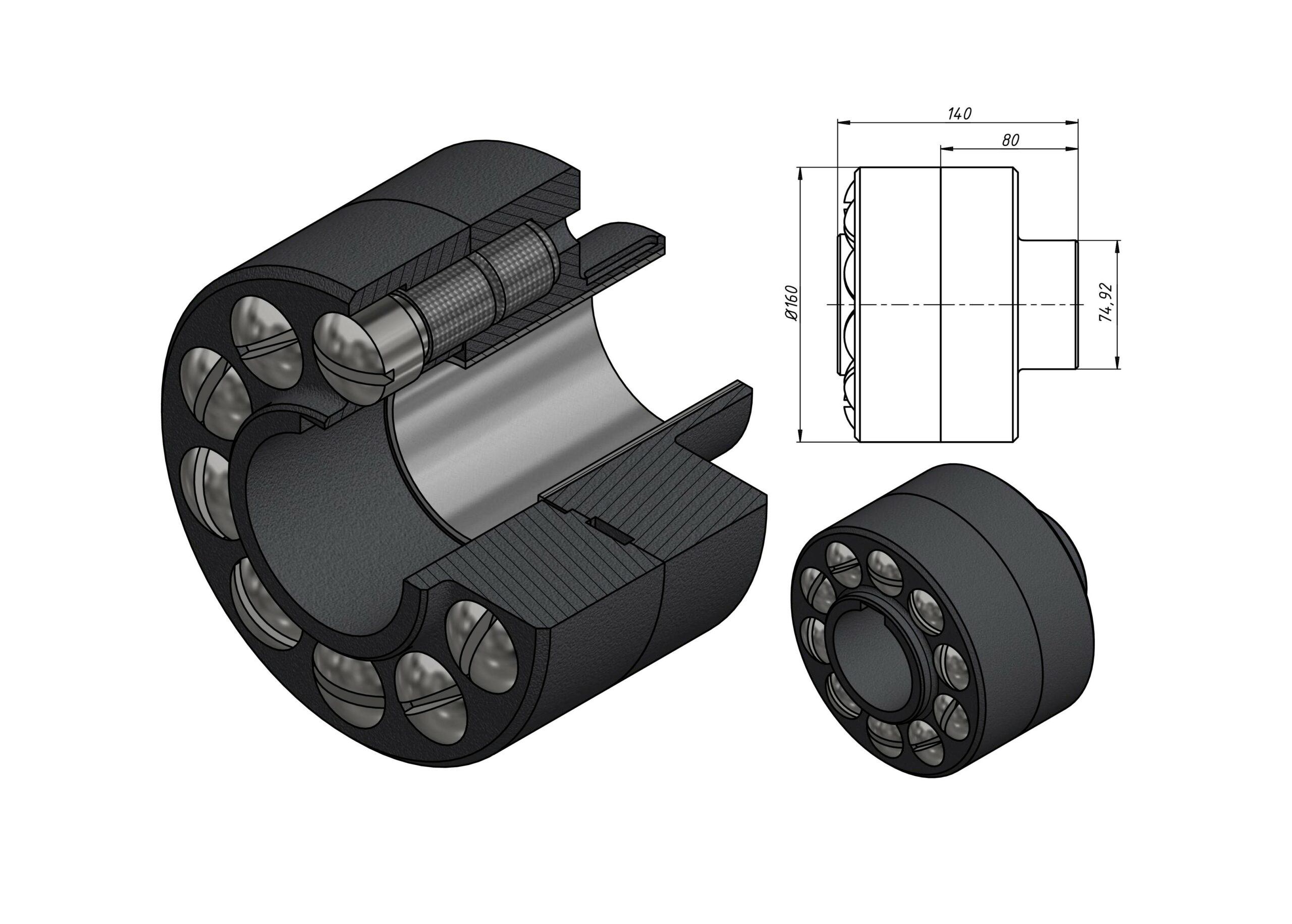

3D модель муфта предохранительная со срезным штифтом. Нет истории построения
Технические характеристики
Диаметр отверстия полумуфты под вал – 60 мм.
Диаметр штифта – 10 мм.
Количество штифтов – 10 шт.
Номинальный вращающий момент – 2050 Н*м.
Расчетная сила среза – 323600 Н.
В сборке установлена втулка под участок вала меньшего диаметра.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта предохранительная со срезным штифтом
Муфта предохранительная со срезным штифтом
0
45
6206
9
0
20
Сообщить о проблеме
Автор
kir7779
Дата
30.05.2017
Язык
Русский
Состав
3D Сборка
Софт
STEP / IGES
5
(1 отзыв)
Содержимое архива
-
-
Деталь.ipt
-
Деталь_1.ipt
-
Деталь_2.ipt
-
Деталь_3.ipt
-
Деталь_4.ipt
-
Деталь_5.ipt
-
Деталь_6.ipt
-
Муфта в сборе.iam
-
Муфта в сборе.stp
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
