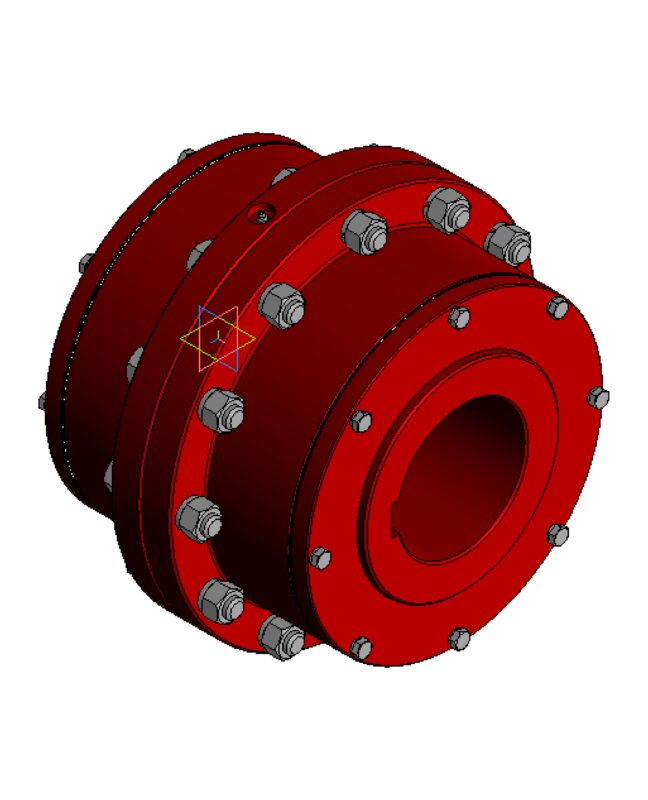

3d-модель муфты зубчатой МЗ-10 с подробной деталировкой. Выполнена твердотельным моделированием.
Посадочные диаметры зубчатых втулок - 180 и 170 мм. Длины зубчатых втулок - 180 мм.
Муфта зубчатая МЗ-10 предназначена для передачи крутящего момента в приводных механизмах.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Муфты -
- Муфта зубчатая МЗ-10 - трехмерная модель
Муфта зубчатая МЗ-10 - трехмерная модель
0
3
55
2
0
70
Сообщить о проблеме
Автор
Николай
Николаев
Дата
29.07.2024
Язык
Русский
Состав
3d сборка, Муфта МЗ-10
Софт
КОМПАС-3D 18.1
Как открыть?
Содержимое архива
-
МЗ10.180.170.180.000 Муфта зубчатая МЗ-10.a3d
-
МЗ10.180.170.180.000 Муфта зубчатая МЗ-10.jpg
-
МЗ10.180.170.180.001 Втулка 180.m3d
-
МЗ10.180.170.180.002 Втулка 170.m3d
-
МЗ10.180.170.180.003 Обойма 180.m3d
-
МЗ10.180.170.180.004 Обойма 170.m3d
-
МЗ10.180.170.180.005 Крышка.m3d
-
МЗ10.180.170.180.006 Прокладка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
