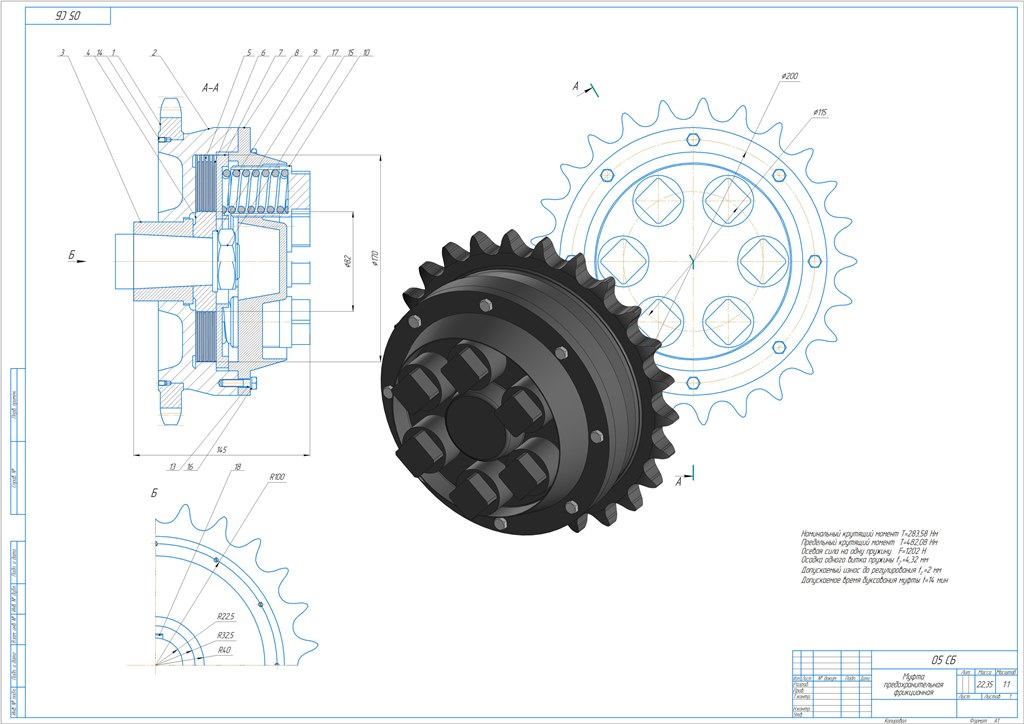

Предохранительная дисковая фрикционная муфта

nпр=6- число пружин
C=6- индекс пружины
G=8∙10^4 МПа- модуль упругости стали при кручении
где [τ_k ]=750 МПа – допускаемое напряжение кручения
Диаметры поверхностей трения
Внутренний диаметр d=82 мм
Наружный диаметр D=170 мм

Состав: 3D Сборка, 2D сборка, расчет

Софт: КОМПАС-3D 20.0.1

Файлы:
001 - Звездочка ведущая.m3d
Ступень вала.m3d
05 СБ - Муфта предохранительная фрикционная.a3d
002 - Корпус муфты.m3d
муфта.docx
008 - Крышка корпуса.m3d
010 - Корпус пружины.m3d
004 - Втулка шлицевая.m3d
005 - Фрикционный диск.m3d
003 - Втулка.m3d
05 СБ - Муфта предохранительная фрикционная.cdw
006 - Фрикционный диск.m3d
009 - Пружина.m3d
007 - Прижимной диск.m3d
05 СБ - Муфта предохранительная фрикционная.spw
