Спроектировать механический привод, согласно схемы и исходных данных.

Полоцкий государственный университет
Кафедра автомобильного транспорта
Курсовой проект по дисциплине "Детали машин"
На тему: Спроектировать механический привод, согласно схемы и исходных данных
Новополоцк 2018

Исходные данные: схема механического привода № 2

мощность на тихоходном валу Р = 9,8 кВт
угловая скорость тихоходного вала ω = 22,0 с-1
срок службы редуктора L = 18000 ч.
тип производства серийное
режим нагрузки постоянный

Введение……………………………………………………………..….…………2
ЗАДАНИЕ № 18…………………………………………………………………..3
1. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ
ПРИВОДА…………………………………………………………………………3
1.1. Выбор электродвигателя……………………………………………....3
1.2. Кинематический расчет……………………………………………….4
2. ОПРЕДЕЛЕНИЕ МОЩНОСТЕЙ И ПЕРЕДАВАЕМЫХ КРУТЯЩИХ
МОМЕНТОВ……………………………………………………………………...4
3. ПРОЧНОСТНЫЕ РАСЧЕТЫ ПЕРЕДАЧ ………………………………………6
3.1. Расчет клиноременной передачи…………………..…………..……..6
3.2. Расчет зубчатой передачи……………………………………………..8
3.2.1. Материалы и допускаемые напряжения…………………...8
3.2.2. Расчет конической зубчатой передачи……………………10
4. ПРОЕКТНЫЙ И ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ……………………....14
4.1. Проектный расчет валов……………………………………………..17
4.2 Проверка валов на усталостную прочность………………………...22
5. ГЕОМЕТРИЧЕСКИЕ РАСЧЕТЫ ПЕРЕДАЧ………………………………...26
5.1. Конструирование шкивов …………………………………………...26
5.2. Конструирование конических зубчатых колес ………..…………...27
6. ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ КАЧЕНИЯ…29
6.1 Подбор подшипников………………………………………………..29
7. ВЫБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТЫ……………………………..32
8. РАСЧЕТ КРЕПЛЕНИЯ КОЛЕС НА ВАЛАХ………………………………...34
9. ВЫБОР СИСТЕМЫ СМАЗКИ, СМАЗОЧНЫХ МАТЕРИАЛОВ
И УПЛОТНЕНИЙ……………………………………………………………..35
10. ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КОРПУСНЫХ ДЕТАЛЕЙ, КОЖУХОВ,
ОГРАЖДЕНИЙ И УСТАНОВОЧНОЙ ПЛИТЫ…………………………..36
11. З А К Л Ю Ч Е Н И Е…………………………………………………………...39
12. СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

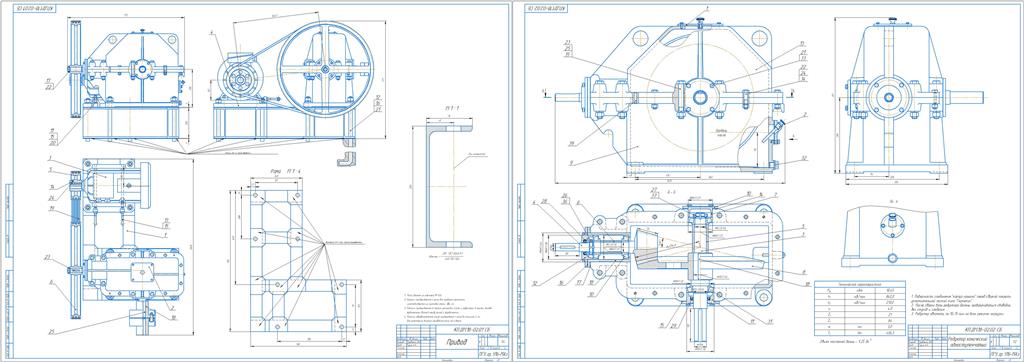

Состав: Лист 1 – формат А1 – сборочный чертеж привода Лист 2 – формат А1 – сборочный чертеж редуктора Лист 3 – формат А1 – рабочие чертежи деталей привода: а) вал редуктора тихоходный КП.ДМ.18-02.03 б) колесо зубчатое коническое КП.ДМ.18-02.08 в) крышка подшипника сквозная КП.ДМ.18-02.11 Лист 4 – формат А1 – рабочий чертеж корпуса редуктора КП.ДМ.18-02.02.09 Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Спроектировать механический привод, согласно схемы и исходных данных.

Поясн. записка задание 18-2.doc
Сп 1.spw
Сп 2.spw
Чертеж 18-1.cdw
Чертеж 18-2.cdw
