Двигатель ROTAX ® 503 UL DCDI

Мощность:
49, 6 л. с. (503/ 37);
45, 6 л. с. (503/ 34)
Крутящий момент:
55 Нм (503/ 37);
51 Нм (503/ 37)
Рабочий объем:
496, 7 см3

Поршневой двигатель ROTAX ® 503 UL DCDI – бензиновый, двухтактный, двухцилиндровый, с рядным расположением цилиндров, с воздушной системой охлаждения, с поршневым управлением впуском, с электронной дублированной системой зажигания, с карбюраторным смесеобразованием.

Двигатель оборудован выхлопной системой резонансного типа.

Система запуска двигателя может иметь ручной или (и) электрический стартер (-ы).

Интегрированный 12- ти полюсный генератор обеспечивает работу системы зажигания двигателя и электросистемы летательного аппарата.

Для крепления к мотораме двигатель имеет четыре резьбовые шпильки на нижней части картера.

На двигатель может устанавливаться одноступенчатый редуктор для понижения частоты вращения вала воздушного винта относительно частоты вращения коленчатого вала.

Двигатель ROTAX ® 503 UL DCDI имеет две модификации: 503/ 37 (другое обозначение – 503 UL- 2V) – с двумя карбюраторами; 503/ 34 (другое обозначение – 503 UL- 1V) – с одним карбюратором.

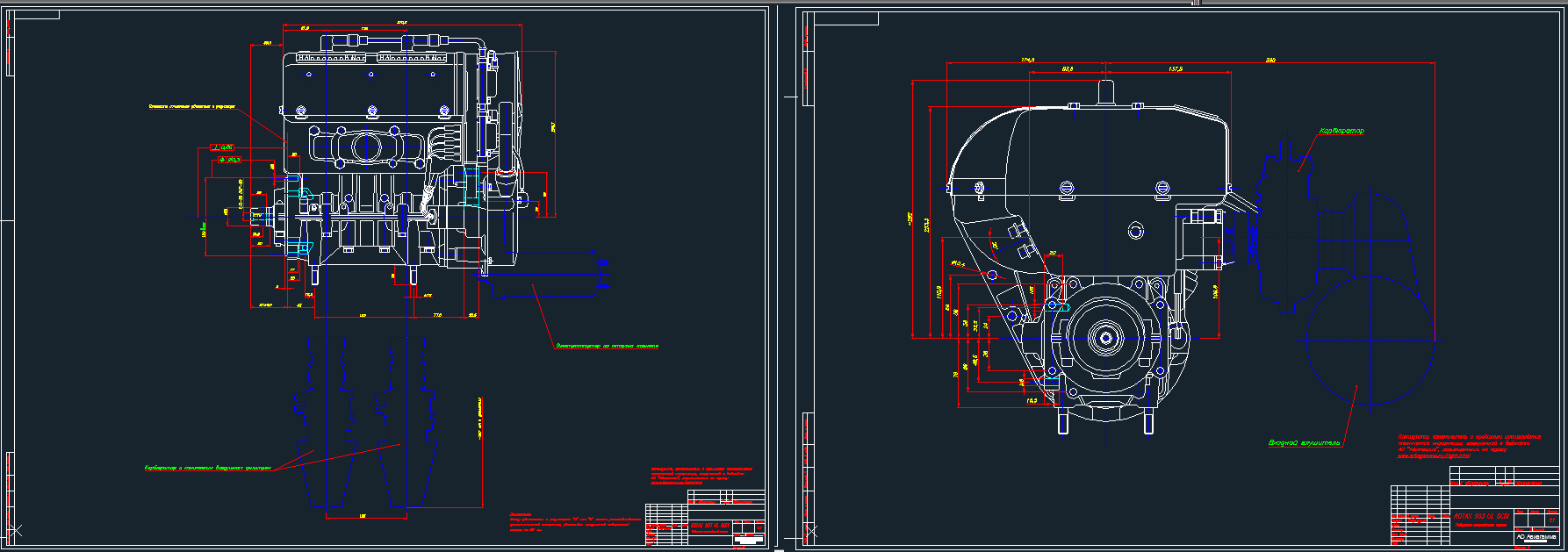

Состав: Вид сбоку, Вид со стороны вала ВВ Язык документа

Софт: AutoCAD, DXF

Сайт: www

Файлы:
Двигатель ROTAX ® 503 UL DCDI\ROTAX® 503 UL DCDI.doc
Двигатель ROTAX ® 503 UL DCDI\Вид сбоку.dxf
Двигатель ROTAX ® 503 UL DCDI\Вид со стороны вала ВВ.dxf
Двигатель ROTAX ® 503 UL DCDI
