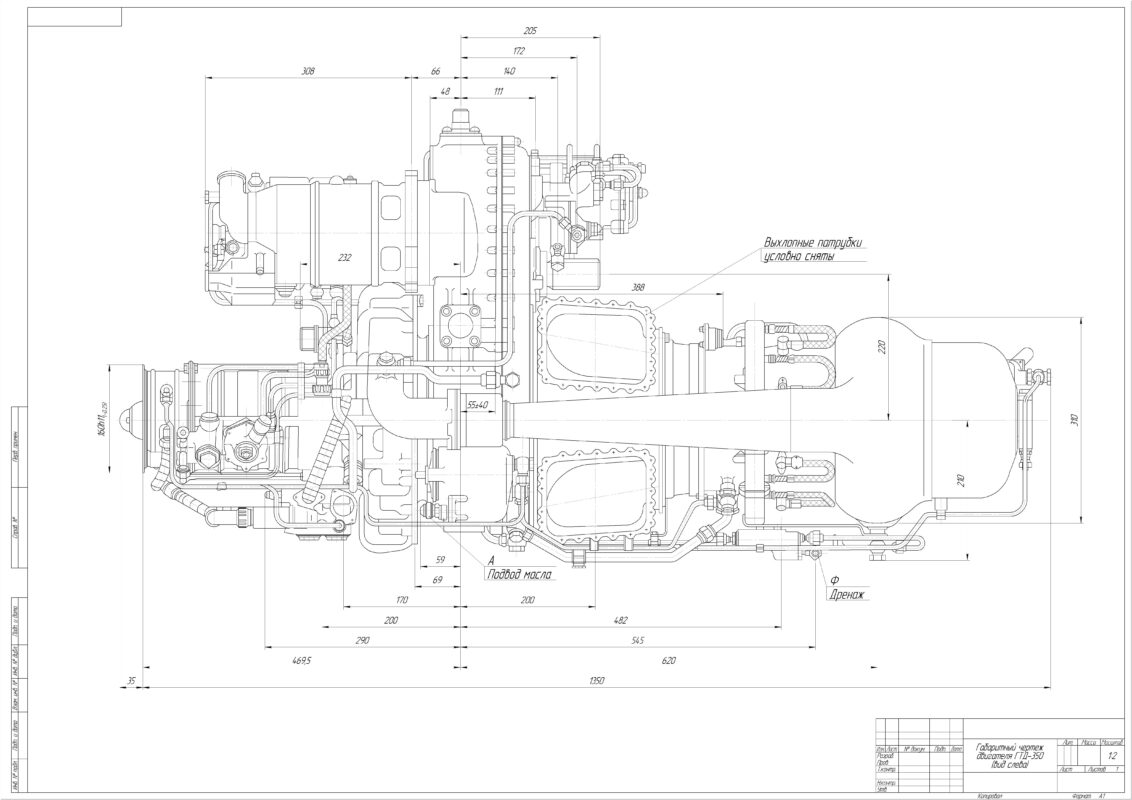

Габаритный чертеж ГТД-350, вид слева

ГТД-350 - газотурбинный двигатель, который применяется в вертолетах ми-2.
Источник: Техническое описание конструкции двигателя ГТД-350 (3-я серия) (приложение к техническому описанию).
Чертеж сделан методом "копирки". Исходник вставлялся на задний план, и поверх него велось рисование. Погрешности: +-3%

Характеристики двигателя (даны для номинального режима.)
N: 320 л.с.
u турбины: 19680 об/мин
G: 390 г/л.с.*ч
Температура газа перед турбиной компрессора, не более (в градусах цельсия): 870

Состав: Габаритный чертеж Язык документа

Софт: КОМПАС-3D 16,1
