Курсовой проект по дисциплине "Конструкция и динамика двигателей"
На тему: "Автомобильный четырехтактный бензиновый двигателя жидкостного охлаждения. Конструкция и разработка сборочной единицы КШМ"
Херсон 2017
Модификация двигателя TOYOTA 4A-FE (1,6 л., 101 л.с., 81 кВт, 4-х цилиндровый)
Исходные данные:
Вращения коленчатого вала n=5500 об/хв;
Эффективная мощность 82 кВт;
Степень сжатия 9,6;

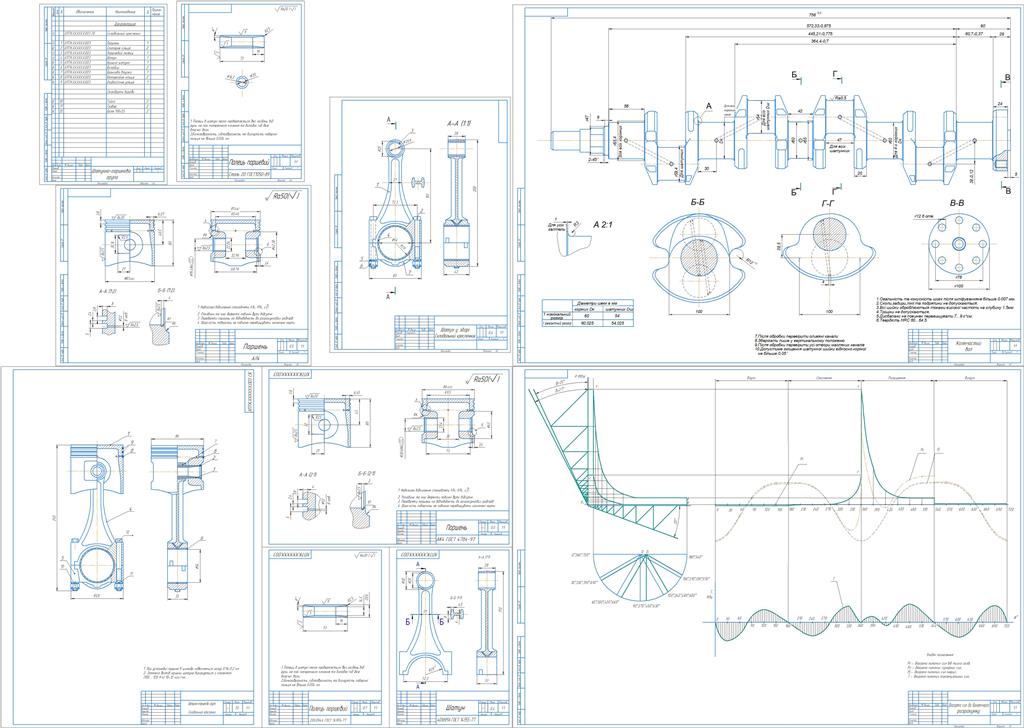

Модификация двигателя заключалась в улучшении всех его рабочих характеристик, не сильно изменив габаритные размеры. Динамический расчет двигателя, построенная индикаторная диаграмма. Была начерчены такие детали по расчетным данным: коленчатый вал, поршень, шатун, поршневой палец, сборочный чертеж поршневой группы, индикаторная диаграмма.
Зміст
1 Вступ 4
2 Загальний розділ 6
2.1 Вибір, обґрунтування та опис конструкції двигуна –
прототипу 6
2.2 Коротка технічна характеристика двигуна – прототипу 6
2.3 Опис конструкції двигуна прототипу 7
3 Конструкторський розділ 8
3.1 Тепловий розрахунок двигуна 8
3.2 Динамічний розрахунок двигуна 29
4. Розрахунок складальної одиниці 38
4.1 Характеристика складальної одиниці 38
4.2 Розрахунок складальної одиниці 38
4.3 Вибір матеріалу та обґрунтування вибору матеріалу 48
Висновки до курсового проекту 51
Список використаних джерел 52
Додаток А Специфікація складального кресленика шатунно – поршневої групы
