Чертеж двигатель ВАЗ-2123

Сборник чертежей:

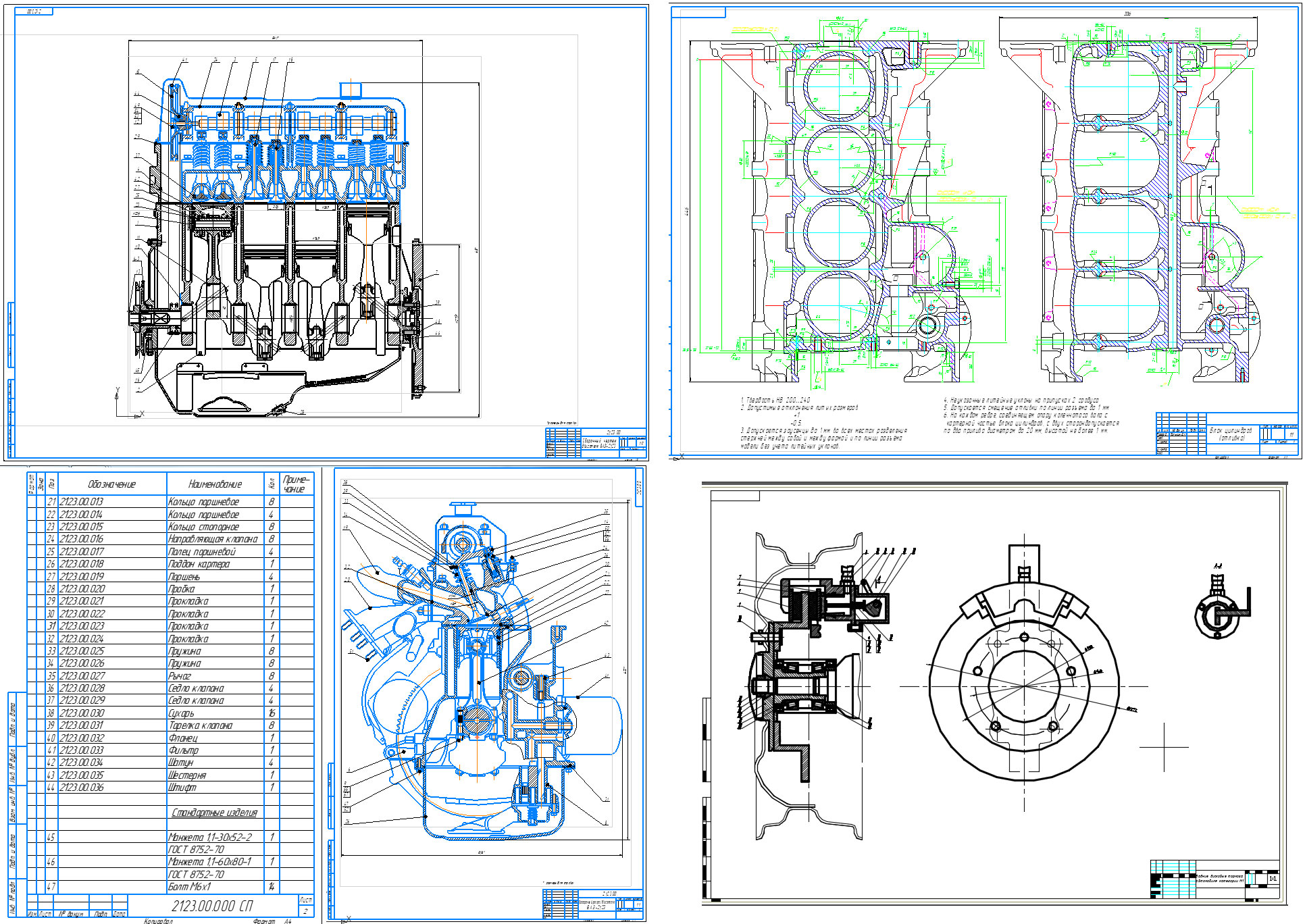

Чертеж ДВИГАТЕЛЬ ВАЗ 2123-1000260 (прототип). Продольный и поперечный разрезы. Тепловой расчет двигателя. Расчет кинематики и динамики четырёхтактного бензинового двигателя с распределенным впрыском ВАЗ 2123
Цикл работы двигателя - четырехтактный. Подача топлива в цилиндры - распределенный впрыск. Однорядное размещение цилиндров в блоке. Верхнее расположение распределительного вала. Охлаждение двигателя - жидкостная система с принудительной циркуляцией. Смазка элементов двигателя осуществляется подачей масла от масляного насоса и путем разбрызгивания от вращающихся деталей.

Задние дисковые тормоза со стояночным тормозом. Ваз 2123.

Тепловой расчет двигателя внутреннего сгорания прототипа ВАЗ-2123 (только ПЗ)

Чертеж блока цилиндров
