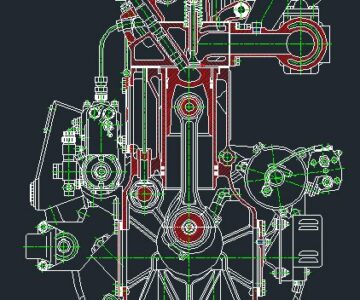

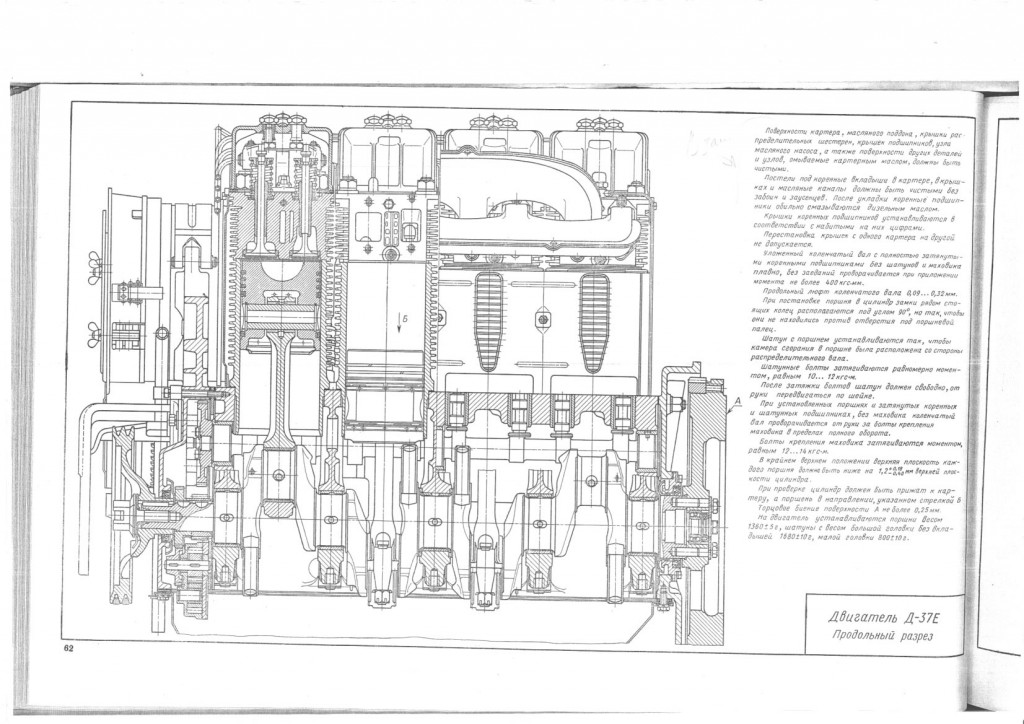

Чертеж двигателя Д-37 (4Ч 10,5/12)

Двигатель 4Ч 10,5/12 ЮРГТУ(НПИ) МФ 5-2 каф. АТиОДД
Двигатель Д-37 четырехтактный четырехцилиндровый дизель с неразделенными камерами сгорания.

Техническая характеристика
Тип двигателячетырехтактный с воспламенением от сжатия;
Число цилиндров 8
Расположение цилиндров рядное
Номинальная мощность, кВт 40
Номинальная частота вращения коленчатого вала, мин 2000
Порядок работы цилиндров 1-3-4-2
Диаметр цилиндров и ход поршня, мм 105g120
Рабочий объем, л 4,2
Степень сжатия 16,5
Удельный номинальный эффективный расход топлива ge, г/кВтч, не более 220
Габаритные размеры: - длина, мм 921,6 - ширина, мм 738 - высота, мм 844,6
