Двигатель дизельный ВАЗ-341

0
464
19124
7
4
80

Дизельный двигатель ВАЗ-341 — 4-тактный, 4-цилиндровый рядный вихрекамерный дизель размерностью 76 х 84 мм. Рабочий объем 1,52 л., Разработан на заводе ВАЗ и выпускаются для автомобилей следующих моделей: ВАЗ-2104, 21213, 2131, 2123 ("Нива"). Так же дизели могут быть использованы на автомобилях "Москвич", УАЗ, ГАЗ. Разработаны модификации дизеля ВАЗ-341 для минитрактора, самоходных коммунальных машин, дизель-генераторов.

В данном проекте рассматриваются этапы проектирования двигателя мощностью Ne = 53 кВт с улучшенными показателями на основе двигателя - прототипа. Здесь производится тепловой расчет рабочего процесса двигателя, динамический расчет, прочностной расчет основных деталей и узлов двигателя, а также расчет системы охлаждения.
За двигатель – прототип принимался базовый ВАЗ – 341 с мощностью Ne = 46 кВт, n = 4800 об/мин, λ=0,3 и L = 120 мм.

Аннотация 3
Введение 4
1. Расчет дизельного двигателя ВАЗ - 341 5
1.1.1 Расчет параметров рабочего тела 5
1.1.2 Расчет параметров процесса наполнения 6
1.1.3 Расчет параметров процесса сжатия 8
1.1.4 Расчет параметров процесса сгорания 8
1.1.5 Расчет параметров процесса расширения 9
1.1.6Индикаторные и эффективные показатели работы двигателя 10
1.1.7 Построение индикаторной диаграммы 11
1.2. Динамический расчет 12
1.2.1. Силы, действующие на детали кривошипно-шатунного механизма 12
1.2.2. Векторные диаграммы сил, действующих на шатунные шейки и подшипники 14
1.2.3. Векторные диаграммы сил, действующие на коренные шейки и подшипники 16
1.3. Прочностной расчёт 17
1.3.1. Расчёт поршня 17
1.3.2. Расчёт поршневого кольца 19
1.3.3. Расчёт поршневого пальца 20
1.3.4. Расчёт шатуна 22
1.3.5. Расчёт шатунного болта 29
1.3.6. Расчёт гильзы цилиндра 30
1.3.7. Расчёт коленчатого вала двигателя 32
1.4 Расчет системы охлаждения 40
1.4.1 Жидкостная система охлаждения и ее описание. 41
1.4.2 Расчет агрегатов жидкостной системы охлаждения. 52
Заключение 56
Список используемой литературы 57


Сообщить о проблеме
Автор
user-avatar Айрат
Дата
14.03.2014
Язык
Русский
Состав

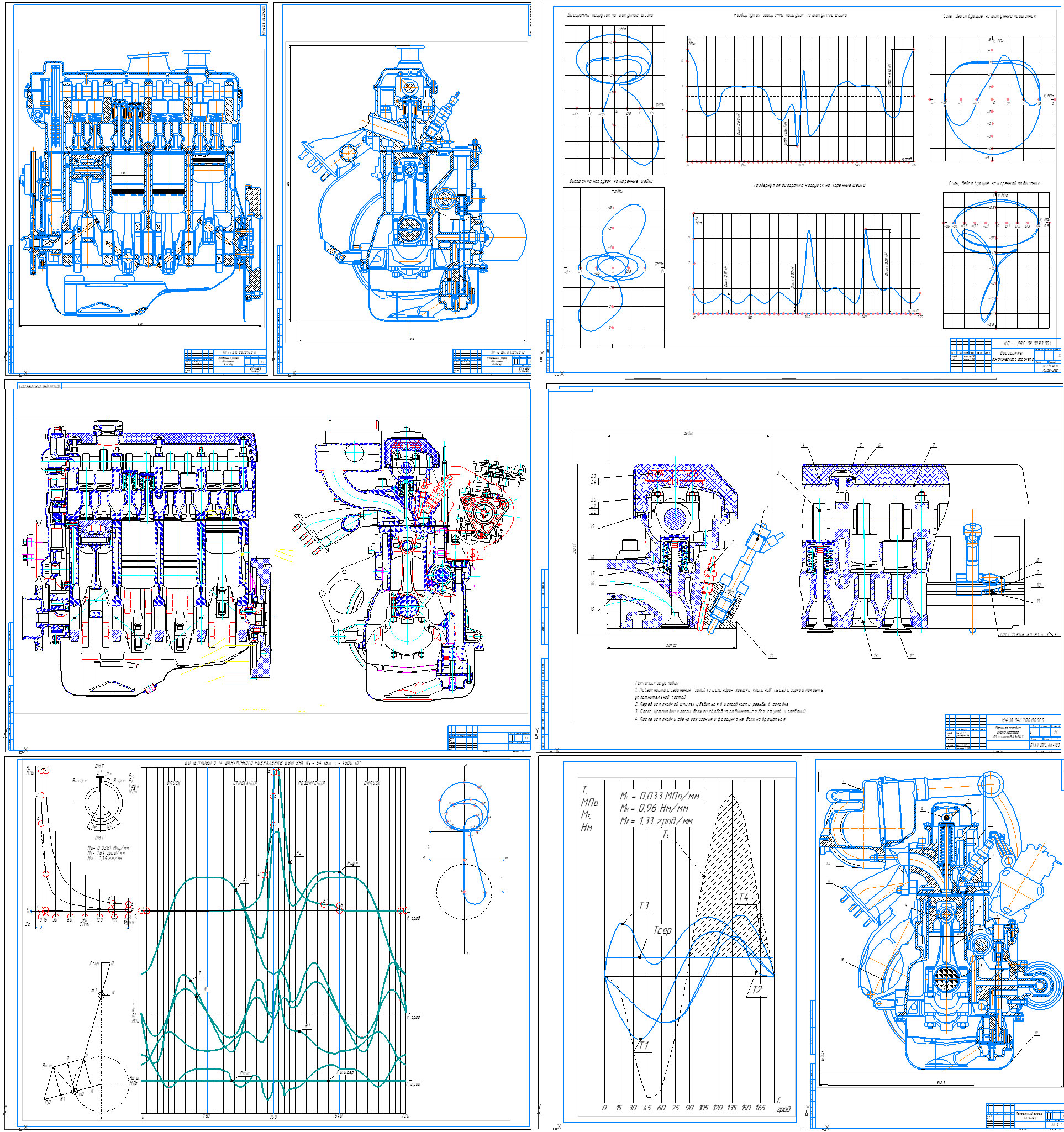

Продольный и поперечный разрезы, диаграммы, расчеты
Софт
КОМПАС-3D 18.1 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
      • icon-Графики 3 лист.xlsx Графики 3 лист.xlsx
      • icon-Графики 4 лист.xlsx Графики 4 лист.xlsx
      • icon-Динамика.Исходные данные.docx Динамика.Исходные данные.docx
      • icon-Динамика.Расчет и таблицы.docx Динамика.Расчет и таблицы.docx
      • icon-Расчет колен.вала К.xls Расчет колен.вала К.xls
      • icon-Расчет кольца дизеля К.xls Расчет кольца дизеля К.xls
      • icon-Расчет поршневого пальца К.xls Расчет поршневого пальца К.xls
      • icon-Расчет поршня дизеля К.xls Расчет поршня дизеля К.xls
      • icon-Расчет шатуна дизеля К.xls Расчет шатуна дизеля К.xls
      • icon-Расчет шатунных болтов К.xls Расчет шатунных болтов К.xls
      • icon-Система_охлаждения.doc Система_охлаждения.doc
      • icon-Тепловой.Исходные данные.docx Тепловой.Исходные данные.docx
      • icon-Тепловой.Результат и диаграмма.docx Тепловой.Результат и диаграмма.docx
      • icon-Лист 1.cdw Лист 1.cdw
      • icon-Лист 1аутокад.frw Лист 1аутокад.frw
      • icon-Лист 2 аутокад.frw Лист 2 аутокад.frw
      • icon-Лист 2.cdw Лист 2.cdw
      • icon-Лист 3.cdw Лист 3.cdw
      • icon-Лист 4.cdw Лист 4.cdw
      • icon-Лист 22.cdw Лист 22.cdw
      • icon-1.spw 1.spw
      • icon-2 СБ.cdw 2 СБ.cdw
      • icon-2.cdw 2.cdw
      • icon-3.cdw 3.cdw
      • icon-4.cdw 4.cdw
      • icon-341_Разрезы.frw 341_Разрезы.frw
      • icon-Технологическая карта.cdw Технологическая карта.cdw
    • icon-Записка.docx Записка.docx
