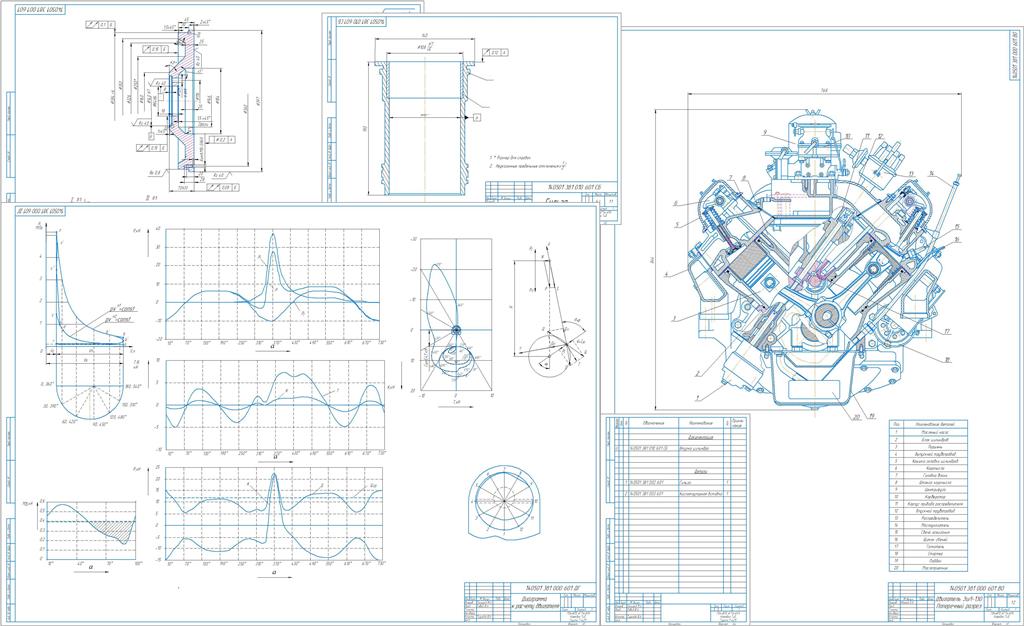

Двигатель карбюраторный 8Ч9,7/9,2

Федеральное агентство по образованию
Уральский государственный технический университет–УПИ
Кафедра “Турбины и двигатели”
Курсовой проект на тему:
Двигатель карбюраторный
8 Ч 9,7/9,2
2010 г.

Исходные данные

Тип двигателя: карбюраторный.
Мощность двигателя: Ne=120 кВт .
Частота вращения: n=3400 об/мин.
Количество цилиндров: i=8.
Степень сжатия: ε=7,5
Отношение S/D=0,95.
Максимальное давление сгорания: pz=4,6 кг/см2 (подбираем по [1]).
Четырёхтактный двигатель.

Содержание
1 Исходные данные
2 Тепловой расчет
2.1 Выбор расчетных параметров
2.2 Параметры рабочего тела
2.3 Параметры процесса газообмена
2.4 Параметры процесса сжатия
2.5 Параметры процесса сгорания
2.6 Параметры процесса расширения
2.7 Параметры, характеризующие рабочий цикл
2.8 Основные размеры цилиндра
2.9 Уточнение параметров и показателей двигателя для выбранных
размеров S и D
2.10 Расчет индикаторной диаграммы
3 Расчет кинематики и динамики КШМ
3.1 Кинематика поршня
3.2 Приведенные массы элементов КШМ
3.3 Расчет сил
3.4 Расчет векторной диаграммы и диаграммы износа шатунной шейки
3.5 Расчет суммарного крутящего момента
3.6 Расчет маховика
3.7 Анализ неуравновешенности и уравновешение двигателя
4 Расчет основных деталей двигателя
4.1 Расчет уплотнительного поршневого кольца
4.2 Расчет втулки цилиндра
4.3 Расчет коленчатого вала
5 Описание конструкции двигателя
Заключение
Список используемой литературы
