Двигатель велосипедный Т100

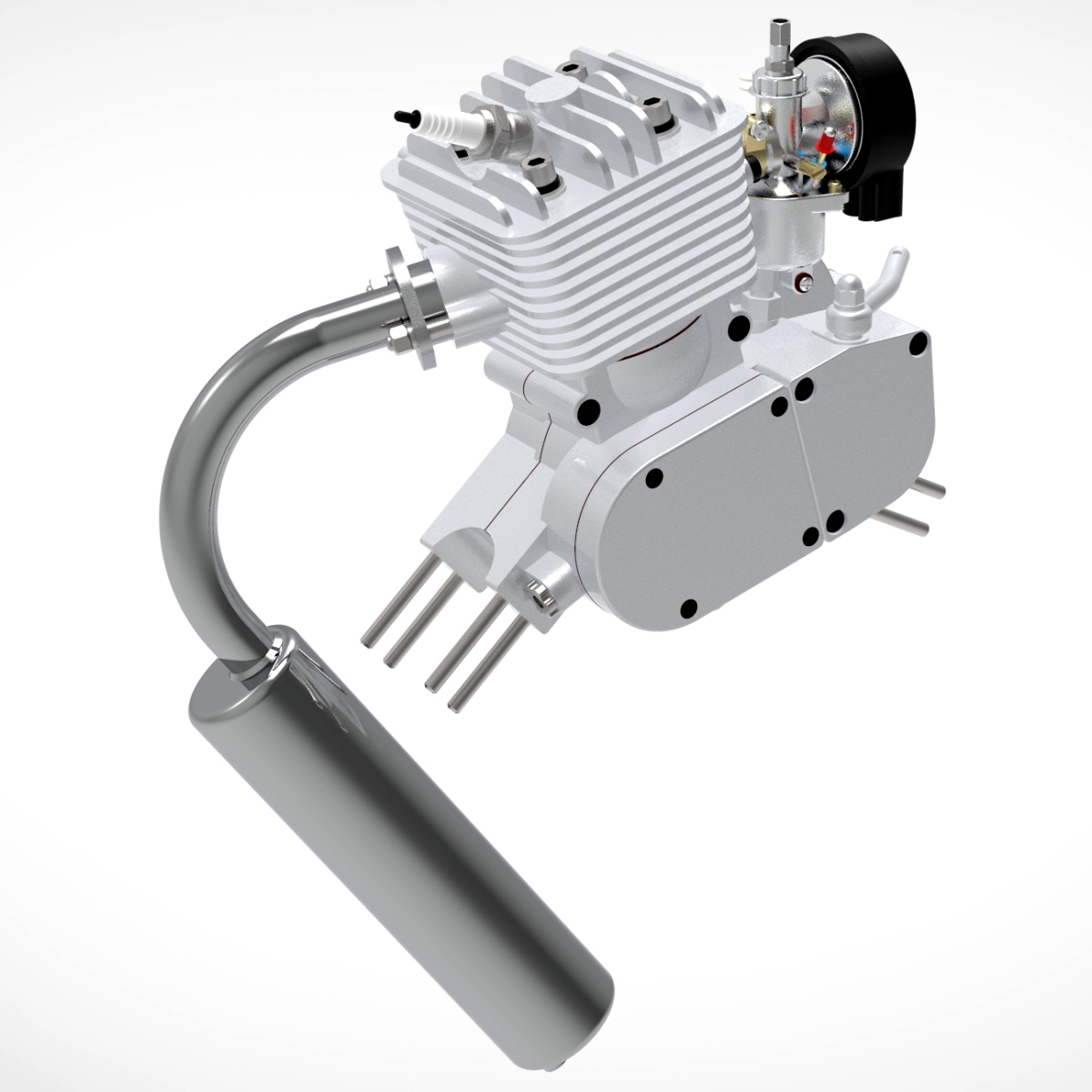

Габаритная 3d-сборка велосипедного двигателя T100.

Велосипедный двигатель T100 (на некоторых сайтах обозначен как "100" или "F100") является дальнейшим развитием китайских двигателей серии F (F50, F80, F72), которые, в свою очередь, являются модернизированной версией веломотора Д-5 советского производства.

Двигатель двухтактный, одноцилиндровый, воздушного охлаждения.

По сравнению с двигателями серии F, двигатель T100 имеет увеличенный до 79 см³ рабочий объём (диаметр цилиндра 50 мм, ход поршня 40 мм), более надёжное соединение глушителя и цилиндра с возможностью поворота глушителя по оси соединения, выход выхлопной трубы на правую сторону, три компрессионных кольца вместо двух, а также головку цилиндра, выполненную одной деталью с цилиндром.

В сборке только двигатель с карбюратором и глушителем, а также катушка зажигания. Крепёжных пластин, топливного бака и других элементов нет. Замеры производились без разбора двигателя, поэтому некоторые размеры могут незначительно отличаться от фактических. Масса соответствует реальным деталям.

Двигатель выполнен одной деталью. Некоторые детали выполнены отдельно (смотрите в каталоге файлов ниже).
