Расчёт параметров процессов: впуска, сжатия, сгорания и расширения, так же определили индикаторные и эффективные показатели, основные размеры и удельные показатели двигателя.

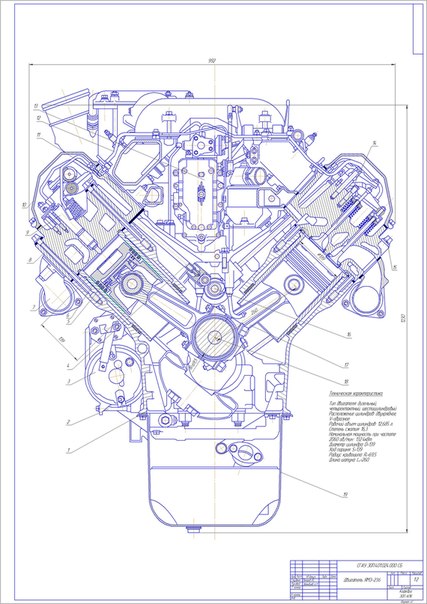

По итогам всей работы был рассчитан и спроектирован прототип дизельного двигателя ЯМЗ-236 V-образный, шестицилиндровый с рабочим объёмом одного цилиндра 2.114 л; с ходом поршня и диаметром цилиндра 139/139; площадь и средняя скорость поршня составили 151,67 см2 и 9,544 м/с; эффективный крутящий момент двигателя равен 613.796 Н•м; литровая и поршневая мощность 10.438 кВт/л и 14.549 кВт/дм2.
Техническая характеристика.
Тип двигателя: дизельный,
четырехтактный, шестицилиндровый.
Расположение цилиндров: двухрядное,
V-образное.
Рабочий объем цилиндров: 12,685 л.
Степень сжатия: 16,3.
Номинальная мощность при частоте
2060 об/мин.: 132.4кВт.
Диаметр цилиндра: D=139
Ход поршня: S=139
Радиус кривошипа: Rк=69,5
Длина шатуна: Lш=260.
