Двигатель ЯМЗ-850.10

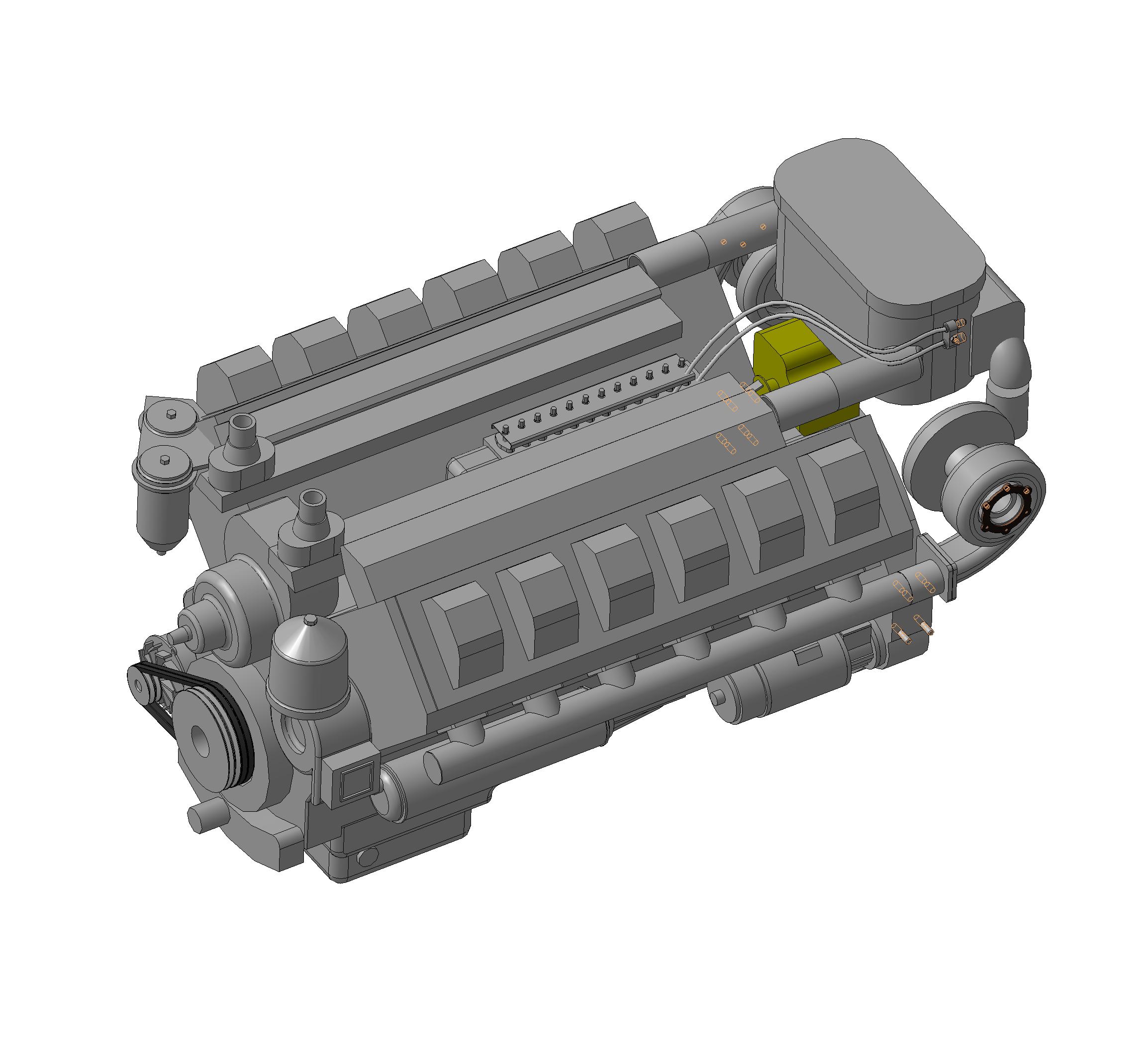

Дизельный двигатель ЯМЗ-850.10 производства ОАО "Автодизель" (Россия, г. Ярославль) - 12-ти цилиндровый с V-образным расположением цилиндров, 4-х тактный с воспламенением от сжатия, с непосредственным впрыском топлива, жидкостным охлаждением, турбонаддувом и охладителем наддувочного воздуха.

Двигатель изготовлен в исполнении УХЛ по ГОСТ 15150-69 и рассчитан на эксплуатацию при температурах наружного воздуха от -50°С до +40°С, относительной влажности воздуха до 98% при +25°С, запыленности воздуха до 0,1 г/м³ и в районах, расположенных на высоте до 2000 м над уровнем моря. Двигатель специально спроектирован для работы в составе стационарных силовых установок для привода насосов, компрессоров, механизмов бурового оборудования, а также дизельных электроагрегатов.

Состав: Габаритная 3D Сборка + STEP

Софт: КОМПАС-3D 16

Файлы:

Ремень ХРА 1235 Lw Rubena.m3d

Двигатель 850.10/

Двигатель 850.10/Подвод топлива/

Двигатель 850.10/Подвод топлива/Штуцер подвода топлива.m3d

Двигатель 850.10/Подвод топлива/Разделитель.m3d

Двигатель 850.10/Подвод топлива/Трубка.m3d

Двигатель 850.10/Подвод топлива/Штуцер отвода топлива.m3d

Двигатель 850.10/Подвод топлива/Подвод топлива.a3d

Двигатель 850.10/Клапан 2.m3d

Двигатель 850.10/Лист клапанов.m3d

Двигатель 850.10/Задок.m3d

Двигатель 850.10/Фильтры нижние.m3d

Двигатель 850.10/Шкив.m3d

Двигатель 850.10/Интеркуллер.m3d

Двигатель 850.10/Ступица.m3d

Двигатель 850.10/ТНВД/

Двигатель 850.10/ТНВД/ТНВД.m3d

Двигатель 850.10/ТНВД/Бабина ТНВД.m3d

Двигатель 850.10/ТНВД/Переходник.m3d

Двигатель 850.10/ТНВД/Крышка.m3d

Двигатель 850.10/ТНВД/Пластина.m3d

Двигатель 850.10/ТНВД/ТНВД СБ.a3d

Двигатель 850.10/Корпус двиг.m3d

Двигатель 850.10/Патрубок под радиатор.m3d

Двигатель 850.10/Масло-бак.m3d

Двигатель 850.10/Генератор/

Двигатель 850.10/Генератор/Шкив генер.m3d

Двигатель 850.10/Генератор/Генератор.a3d

Двигатель 850.10/Генератор/Корпус генер.m3d

Двигатель 850.10/Боковой коллектор/

Двигатель 850.10/Боковой коллектор/Фланец.m3d

Двигатель 850.10/Боковой коллектор/Боковой коллектор -2.a3d

Двигатель 850.10/Боковой коллектор/Патрубок боковой 2.m3d

Двигатель 850.10/Боковой коллектор/Боковой коллектор.a3d

Двигатель 850.10/Боковой коллектор/Патрубок боковой.m3d

Двигатель 850.10/СТАРТЕР/

Двигатель 850.10/СТАРТЕР/Крепление.m3d

Двигатель 850.10/СТАРТЕР/Корпус.m3d

Двигатель 850.10/СТАРТЕР/Стартер.a3d

Двигатель 850.10/СТАРТЕР/Головка.m3d

Двигатель 850.10/СТАРТЕР/Скоба.m3d

Двигатель 850.10/СТАРТЕР/Платик.m3d

Двигатель 850.10/СТАРТЕР/Корпус привода.m3d

Двигатель 850.10/Коллектор радиатора.m3d

Двигатель 850.10/Муфта вентилятора.m3d

Двигатель 850.10/Правее муфты.m3d

Двигатель 850.10/Фильтры верхние.m3d

Двигатель 850.10/Фланец на воду.m3d

Двигатель 850.10/Теплозащита.m3d

Двигатель 850.10/Подогреватель.m3d

Двигатель 850.10/Фильтр центр.масла.m3d

Двигатель 850.10/Клапан.m3d

Двигатель 850.10/Турбина/

Двигатель 850.10/Турбина/Защита.m3d

Двигатель 850.10/Турбина/Фланец на конце ТКР.m3d

Двигатель 850.10/Турбина/Корпус турбины.m3d

Двигатель 850.10/Турбина/Турбина.a3d

Двигатель 850.10/Турбина/Крепёж.m3d

Двигатель 850.10/Турбина/Правая часть.m3d

Двигатель 850.10/Турбина/Платик.m3d

Двигатель 850.10/Турбина/Пластина.m3d

Двигатель 850.10.a3d

Двигатель 850.10.stp
