Пермский Научно Исследовательский Политехнический Университет
Кафедра Автомобили и строительные машины
курсовой проект Автомобильные двигатели. Элементы расчета и эксплуатационная надежность
на тему "Исследование работы четырехтактного, дизельного двигателя ЗМЗ-514»"

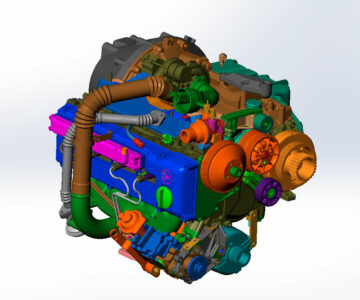

ЗМЗ-514 Характеристика прототипа Характеристика расчетного ДВС
Эффективная максимальная мощность (Ne) кВт 72 64
Максимальный крутящий момент при частоте вращения коленчатого вала, Нм/мин-1 216/2200
Максимальная частота вращения коленчатого вала, мин-1 4000
Степень сжатия (ε) 19,4 17,6
Число цилиндров 4
Ход поршня, мм 94
Диаметр цилиндра, мм 87
Рабочий объем, л 2,24
Коэффициент избытка воздуха, (α) 1,6
Отношение хода поршня к диаметру цилиндра (S/D) 1,08
Заданная максимальная частота вращения коленчатого вала (n/мин-1)
4000
Введение 3

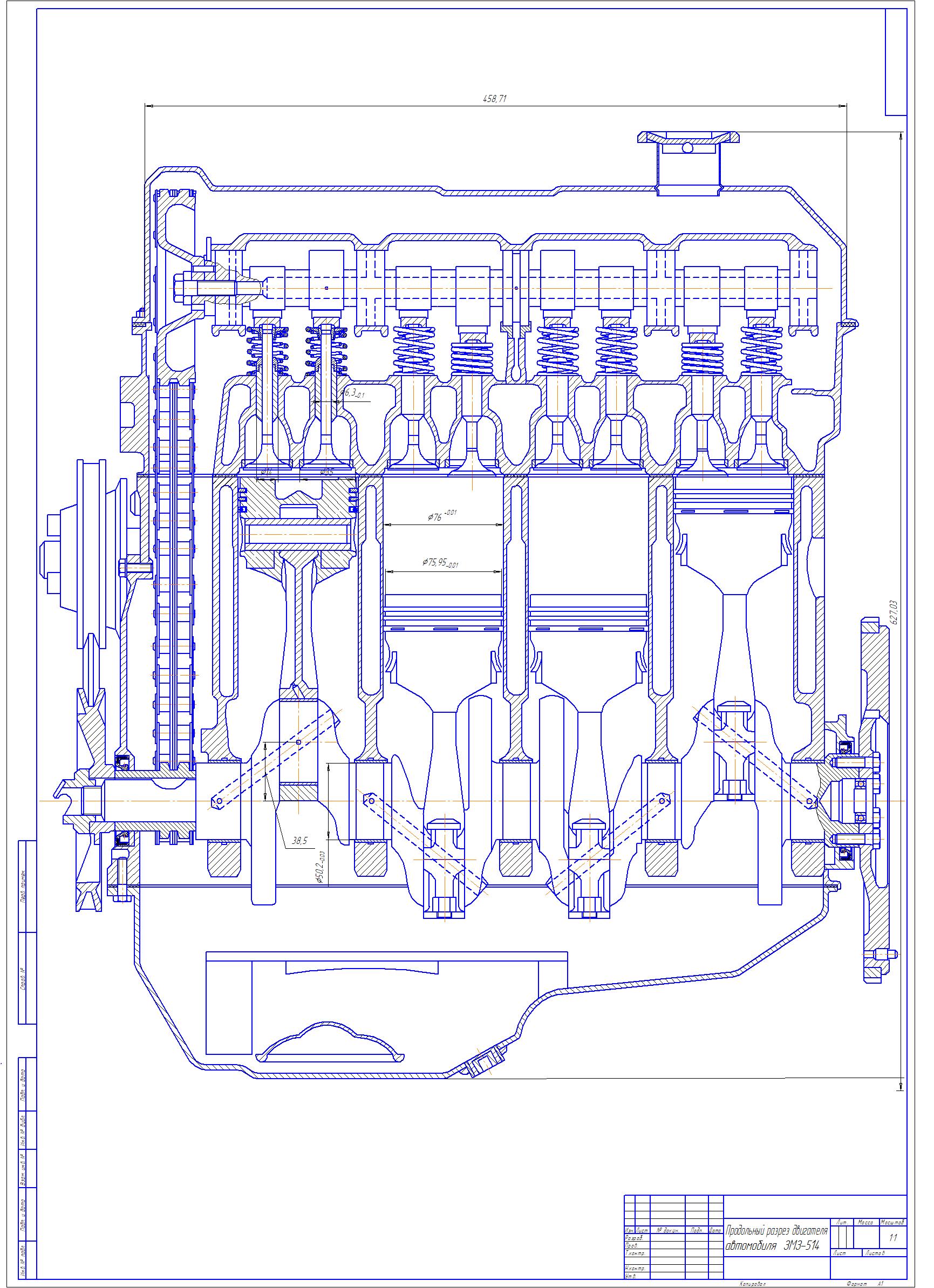

1. Описание прототипа двигателя ЗМЗ-514 4
2. Тепловой расчет 6
2.1 Задание 6
2.2 Выбор топлива 6
2.3 Параметры рабочего тела 7
2.4 Параметры окружающей среды и остаточные газы 8
2.5 Процесс впуска 9
2.6 Процесс сжатия 10
2.7 Процесс сгорания 11
2.8 Процесс расширения 13
2.9 Индикаторные параметры рабочего цикла. 14
2.10 Эффективные показатели двигателя. 14
2.11 Основные параметры цилиндра и двигателя. 15

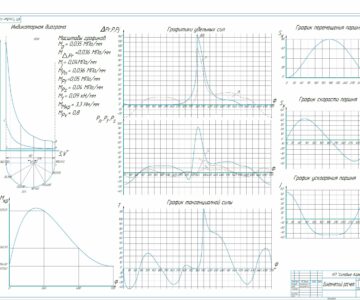

2.12 Построение индикаторной диаграммы дизеля с наддувом. 16
3. Тепловой баланс 19
Вывод: 20
4. Кинематический расчет 21
4.1 Выбор λ и длины шатуна Lш. 21
4.2 Перемещение поршня. 21
4.3 Скорость поршня 21
4.4 Ускорение поршня 21
Вывод:……………………………………………………………………………....23
5. Динамический расчет ..24
5.1 Силы давления газов. 24
5.2 Приведение масс частей кривошипно-шатунного механизма. 24
5.3 Полные и удельные силы инерции. 25
5.4 Удельные суммарные силы. 26
5.5 Крутящие моменты. 29
5.6 Силы, действующие на шатунные шейки коленчатого вала от одного шатуна. 30
Вывод:........................................................................................................................33
Заключение 34
Приложение..............................................................................................................35
Список литературы. 41
