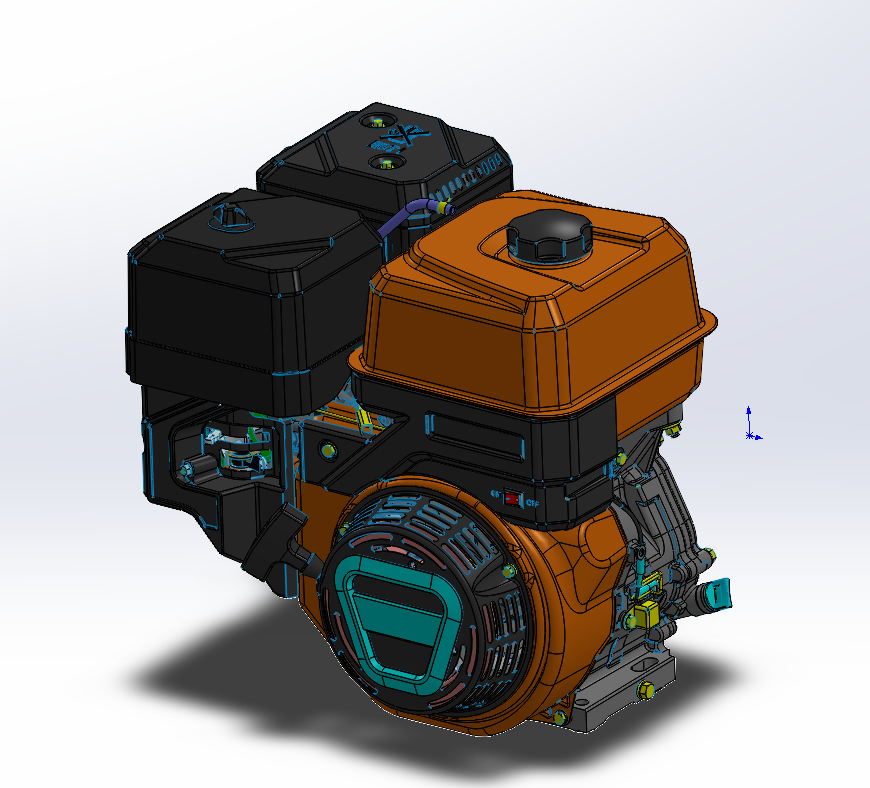

модель с деталировкой, масштаб 1:1, моделирование поверхностное, размеры от производителя, импорт в оболочку. одно цилиндровый двигатель 20л.с. применяется для различных самоделок.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Двигатели -
- ДВС -
- Мотор Lifan KP460 (192F-2T) 20 л.с.
Мотор Lifan KP460 (192F-2T) 20 л.с.
0
19
1455
77
15
30
Автор
Александр
Дата
21.02.2023
Язык
Русский
Состав
модель поверхности, одной деталью
Софт
STEP / IGES
Содержимое архива
-
KP460.STEP
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
15
Чтобы оставить комментарий, необходимо войти
Модель открывается побитой, в чертеж не выводится
см. комментарий выше: указывайте "проецировать поверхности" при построении чертежа.
Подойдет для сборки в компасе , чтобы с нее общий вид на чертеже показать, или не прогрузит?
Модель поверхностями. Компас открывает. Общий вид сделать можно, только указывайте "проецировать поверхности" при построении чертежа.
Модель редуктора с автоматической муфтой есть?
Нет.
Добрый день .
Хорошая модель. Сразу открылась. Автору спасибо.
Модель и габаритно не точная, или не хватает описания. Выходной вал конический а в "натуре" цилиндрический 25мм со шпоночным пазом. Остальные габариты не промерял, но вставив эту модель в модель реально собранного устройства вал был смещён на 8мм.
Специально указал в описании что "моделирование поверхностное, размеры от производителя", да модель кривая, но для оценки габаритов как раз.
По ходу масштаб не 1 к 1, отверстия м10 показывает 8.4, либо я что-то не понял
В Компасе модель открылась поверхностями. Для габаритов в целом пойдет, а вот общий вид с ней создавать тяжело, подвисает Компас. Интересно, в какой изначально программе сделано?
Модель размерам соответствует, НО модель на столько битая, что её можно использовать только для проверки габаритов в 3Д.
Делать чертежи на её основе невозможно!!!
А в какой программе Вы ее открываете?
Пробовал в Компас 20, SW2022, SE2021.
Результат одинаковый, огромное кол-во битых поверхностей.
Модель такая точно как на картинке, да поверхности есть, в описании так и написано. У Вас отличается?
