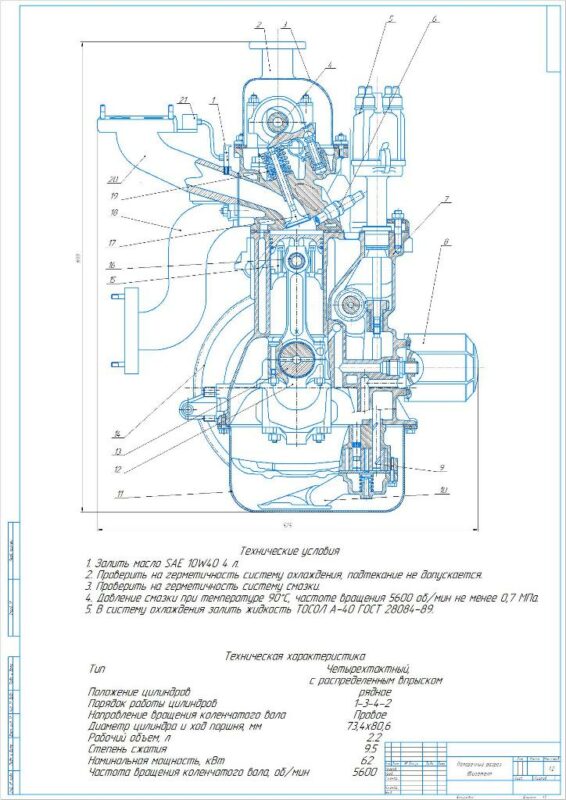

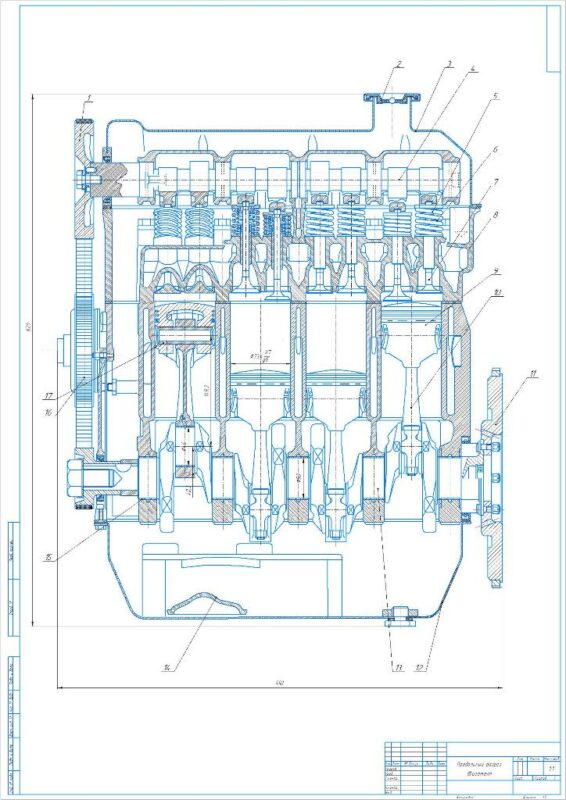

Поперечный и продольный разрезы двигателя автомобиля Dodg (номинальная мощность 62 кВт)

На данном чертеже сделан разрез двигателя автомобиля Dodg поперечный и продольный для того что бы в дальнейшем провести расчёт деталей двигателя (диаметр поршня, цилиндра) и что бы показать все детали двигателя.
Характеристика двигателя:
Тип, Четырехтактный, с распредельнным впрыском
Положение цилиндров, рядное
Порядок работы цилиндров, 1-3-4-2
Направление вращения коленчатого вала, Правое
Диаметр цилиндра и ход поршня, мм, 73,4х80,6
Рабочий объем, л, 2.2
Степень сжатия, 9.5
Номинальная мощность, кВт, 62
Частота вращения коленчатого вала, об/мин, 5600
