Проект дизельного двигателя для автомобилей грузоподъемностью 5т

Пензенская государственная сельскохозяйственная академия
кафедра тракторы, автомобили и теплоэнергетика
Дипломный проект на тему Проект дизельного двигателя для автомобилей грузоподъемностью 5т
Пенза 2013

В дипломном проекте произведен литературный обзор существую-щих поршневых уплотнений для повышения мощностных, экономических и экологических показателей двигателей и обоснование проекта, произве-ден тепловой расчет дизельного двигателя.
В проекте разработано устройство для стабилизации компрессии, которое позволит повысить ресурс двигателя, эффективную мощность, крутящий момент, коэффициент наполнения, коэффициент запаса крутяще-го момента и снизить удельный эффективный расход топлива. Произведе-ны соответствующие прочностные расчеты разработанного устройства.
Разработан технологический процесс сборки кривошипно-шатунного механизма проектируемого двигателя.
Отражены вопросы безопасности жизнедеятельности на производ-стве и экологии.
Целесообразность использования разработанной выпускной системы автомобильного дизельного двигателя подтверждена экономическими расчетами.
Содержание
Аннотация
Введение……………………………………………………………….………..…5
1.Тепловой расчет дизельного двигателя…………………………….....….……6
1.1 Расчет показателей эксплуатационных свойств автомобиля…………….6
1.2 Тепловой расчет дизельного двигателя-прототипа………………………....8
1.3 Определение основных размеров поршневого двигателя………………...16
1.4 Расчет показателей для построения диаграмм...…………………………..18
1.5 Динамика поршневого двигателя…………………………………………..22
2.Конструкторский раздел..………………………..……………………….....30
2.1 Конструкция кривошипно-шатунного механизма……………………….30
2.2 Обзор поршневых уплотнений сопряжения поршень-гильза………..…33
2.3 Приспособление для стабилизации компрессии………………………..43
2.4 Конструкторский расчет механизмов и деталей проектируемого двигателя………………………………………………………………………..45
3. Технологический раздел……………………………………..……….….…54
3.1 Требования к сборке деталей ЦПГ и КШМ………………………………54
3.2 Определение трудоемкости и затрат времени на сборку…. ………….…60
3.3 Технология сборки деталей шатунно-поршневой группы..…….……….63
3.4 Расчет предохранительной пружины лапки культиватора…………… 53
4. Безопасность жизнедеятельности …………………………………………..65
4.1 Охрана труда…………………………………………..………..…………...65
4.2 Экологическая безопасность ………….........................................................76
4.3 Противопожарные мероприятия…………..…………………………..…..79
5. Технико-экономическое обоснование проекта………………...............….81
5.1 Технико-экономическая оценка разработки устройства для стабилизации компрессии автомобильного двигателя………………….……………….….81
5.2 Экономическая оценка эффективности внедрения разработки................83
Общие выводы………………………………………………….………………..86
Литература…………………………………………………………….…………87
Содержание

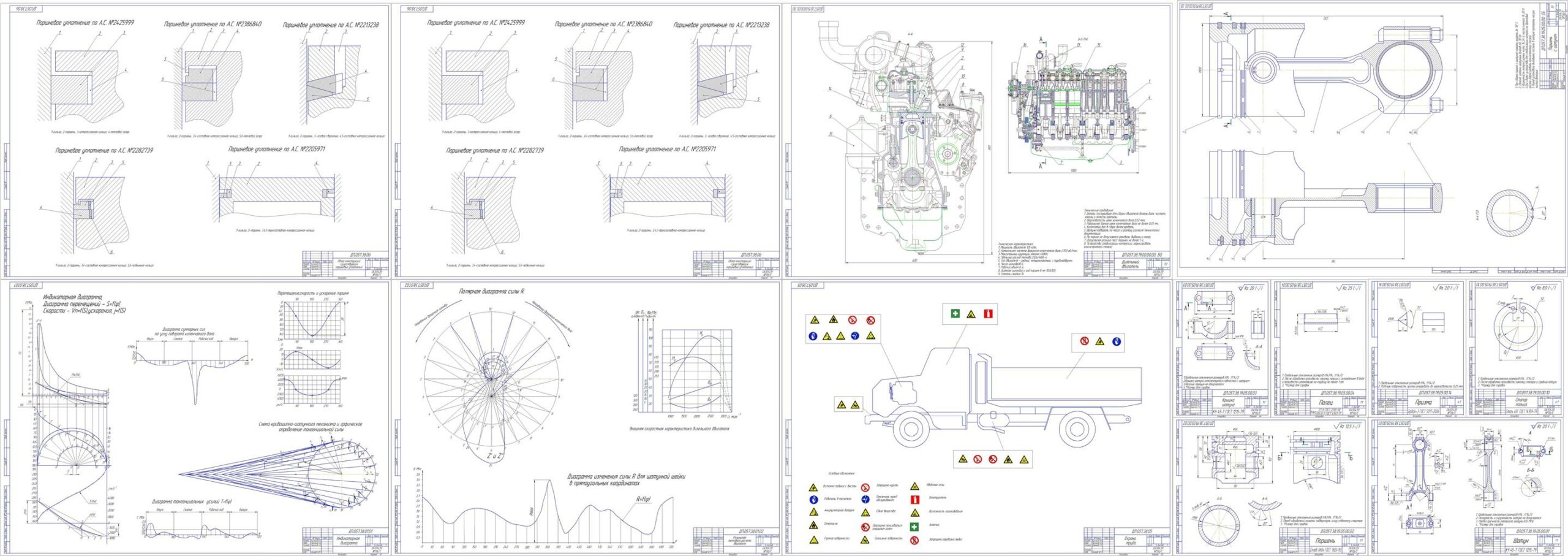

Перечень графического материала:Индикаторная диаграмма (ТС), Результаты теплового расчета двигателя (ТС), Обзор конструкций существующих поршневых уплотнений (ТС), дизельный двигатель (ВО), Поршень с шатуном (СБ), деталировка (поршень, шатун, призма, палец, стопор, крышка шатуна), Нормирование работ по сборке (ТС),
Охрана труда (ТС), Экономическая эффективность проекта (ТС), спецификации
