Тихоокеанский Государственный Университет
Кафедра «ДВС»
Курсовой проект по дисциплине "Двигатели внутреннего сгорания"
На тему "Расчет двигателя с распределенным впрыском топлива 6G74 DOHC"
Хабаровск 2011
Курсовой проект содержит лист чертежей формата А1, пояснительную записку на страниц, включающую рисунков, таблиц, литературных источников.
Целью проекта является проектирование бензинового двигателя внутреннего сгорания на базе двигателя 6G74.
В процессе работы над проектом был разработан двигатель мощностью 145 кВт при 5200 об/мин. Проведены расчёты процессов впуска и газообмена, сжатия, сгорания, расширения, выпуска; были рассчитаны индикаторные параметры рабочего цикла и построена индикаторная диаграмма; произведен тепловой расчёт двигателя, рассчитаны и построены скоростные характеристики данного двигателя, приведён расчёт динамики кривошипно-шатунного механизма, произведено уравновешивание двигателя.

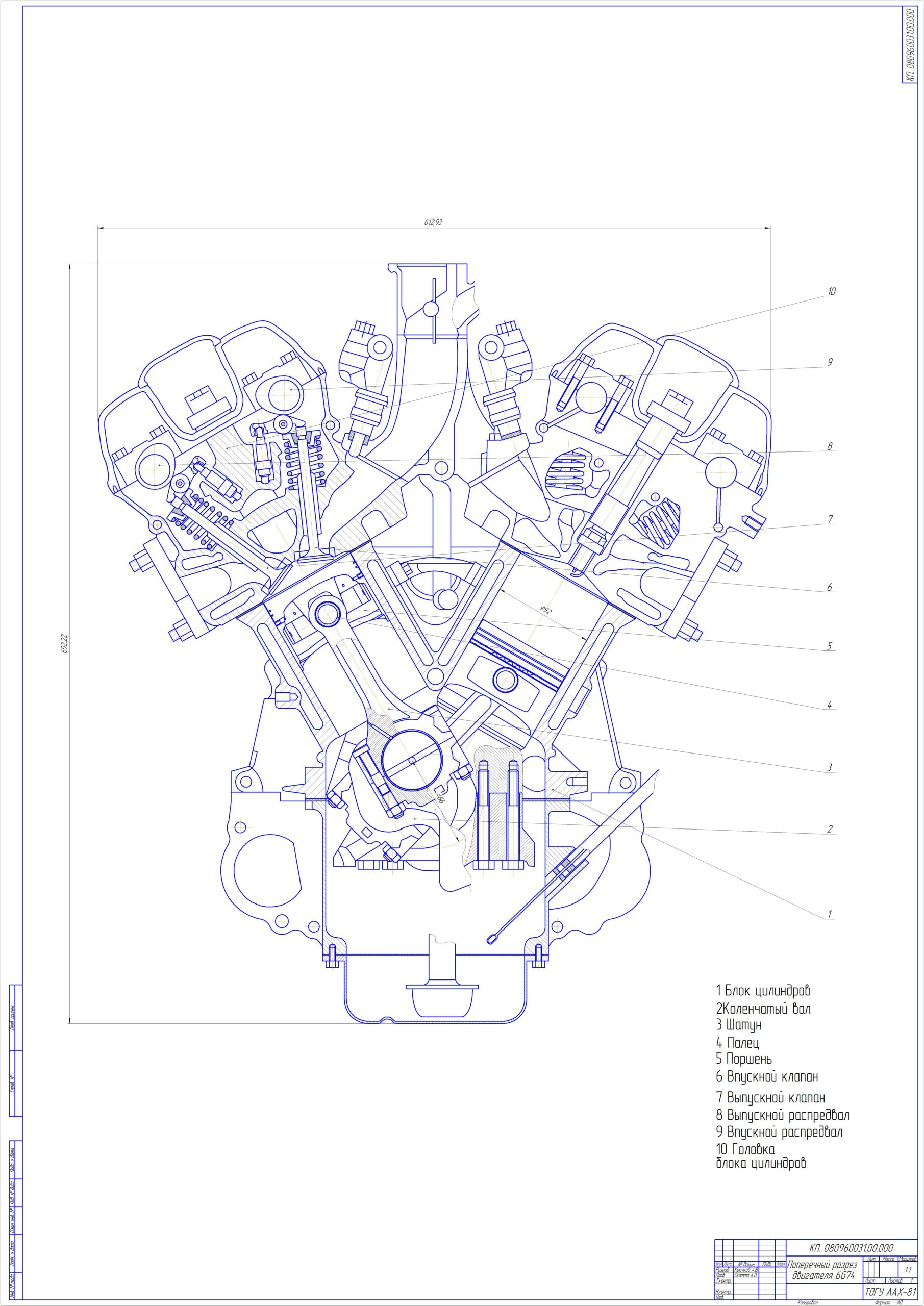

В результате проектирования разработаны сборочные чертёжи двигателя, а также просчитана и построена на миллиметровке динамика кривошипно-шатунного механизма.
Содержание
Введение……………………………………………………………………..…...
1. Тепловой расчет и тепловой баланс двигателя ……………..
1.1 Тепловой расчет ……………….………………………………………..…..
1.2 Тепловой баланс двигателя………………………………………………..
1.3Построение индикаторной диаграммы………………………………
1.4 Расчет внешней скоростной характеристики.……………………..
2.Динамический расчет двигателя…..……………………………………...
2.1 Расчет газовых сил……..………………………………………………..
2.2 Расчет масс движущихся в КШМ……………………………………….…..
2.3 Расчет суммарных сил действующих в КШМ……..…………….…..
2.4 Расчет крутящего момента двигателя…………………………………..
2.5 Анализ уравновешенности двигателя……………………………...…..
Список литературы…………………………………………………………….
