Томский государственный архитектурно-строительный университет (ТГАСУ)
КАФЕДРА «АВТОМОБИЛИ И ТРАКТОРЫ»
КУРСОВОЙ ПРОЕКТ Тема: «Расчет бензинового двигателя»
Томск 2016
Курсовая работа состоит из расчетно-пояснительной записки и графической части. В первой части выполняется тепловой расчет, во второй части выполнен расчет теплового баланса бензинового двигателя, построена индикаторная диаграмма, в третьей части выполнен динамический расчет бензинового двигателя, в четвертой части выполнен прочностной расчет шатуна, в пятой части описаны основные системы двигателя
Тепловой расчёт (расчет рабочего цикла) двигателя служит для определения параметров рабочего тела в цилиндре, а также энергетических (удельный эффективный расход топлива, эффективный КПД) и конструктивных (диаметр цилиндра, ход поршня, литраж) параметров двигателя, построение индикаторной диаграммы. Параметры, полученные в тепловом расчете, используют при построении скоростной характеристики и являются исходными при проведении динамического и прочностных расчетов.
Динамический расчет кривошипно-шатунного механизма (КШМ) заключается в определении суммарных сил и моментов, возникающих от давления газов и сил инерции, знание которых требуется для выполнения расчетов деталей двигателя на прочность и износ, расчета подшипников коленчатого вала, анализа уравновешенности двигателя.
На листе графической части выполняются:
индикаторная диаграмма;
графики сил давления газов, инерции и суммарных сил;
графики тангенциальной силы одного цилиндра, суммарной тангенциальной силы, силы, действующей на шатунную шейку;
теоретическая скоростная (регуляторная) характеристика двигателя.
В пояснительной записке, объемом 50 страниц, приводятся основные расчеты, необходимые графики и рисунки.

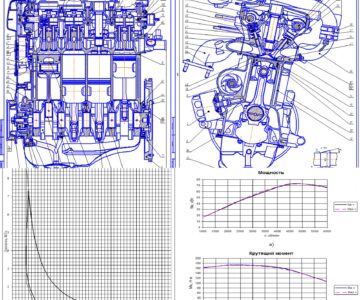

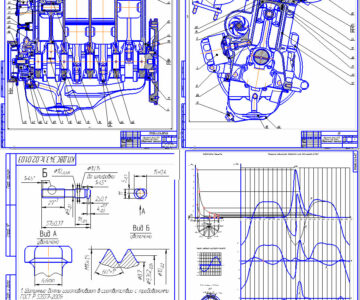

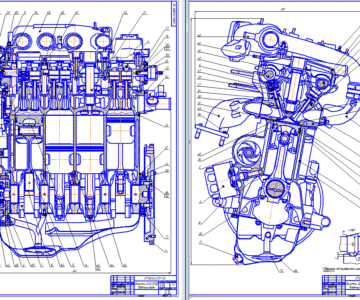

Графическая часть курсового проекта состоит из 1-го листа формата А1, 2-ух листов А2 и 2-ух листов А4, все чертежи выполнены с соблюдением требований ЕСКД
Исходные данные: Ne = 75 кВт; = 10,5; n = 5000 об/мин
Содержание
Задание 2
Введение 3
Реферат 6
1.Тепловой расчет 7
1.1. Топливо. 7
1.2. Параметры рабочего тела. 7
1.3. Параметры окружающей среды и остаточные газы. 9
1.4. Процесс впуска. 9
1.5. Процесс сжатия. 11
1.6. Процесс сгорания. 11
1.7. Процессы расширения и выпуска. 13
1.8. Индикаторные параметры рабочего цикла. 13
1.9. Эффективные показатели двигателя 14
1.10. Основные параметры цилиндра и двигателя 15
1.11. Построение индикаторной диаграммы 16
1.12. Тепловой баланс 21
2. Расчет внешней скоростной характеристики 23
3. Динамический расчет 26
3.1. Расчет скоростных характеристик двигателя 26
3.2. Приведение масс частей КШМ 29
3.3. Удельные суммарные силы и силы инерции 30
3.4. Крутящие моменты 32
3.5. Анализ уравновешенности двигателя 32
4. Прочностной расчет 34
4.1. Расчет шатунной группы 35
5. Системы двигателя 45
5.1. Система смазывания 45
5.2. Система охлаждения 45
5.3. Система питания 46
5.4. Система пуска 48
Заключение 49
Список литературы 50
