Расчёт Двигателя внутреннего сгорания Д-120

МГПУ им. И.П.Шамякина
Тема: «Теоретические основы и расчет дизельного двигателя Д-120»
2011

В данной курсовой работе представлен двигатель внутреннего сгорания Д-120, К нему прилагаются чертежи и пояснительная записка.
При анализе теплового расчета двигателя Д-120 основные параметры соответствуют справочным данным. Последующие расчеты соответствуют справочным.
Учитывая, что к современным автотракторным двигателям предъявляются повышенные требования к устройству, эксплуатации и главное экономическим показателям, для точности расчетов возможно необходимо изменить некоторые предварительные данные. Возможно температура остаточных газов, которая принимается из интервала 750…900 мною была взята неверно, что сказалось на последующих расчетах.

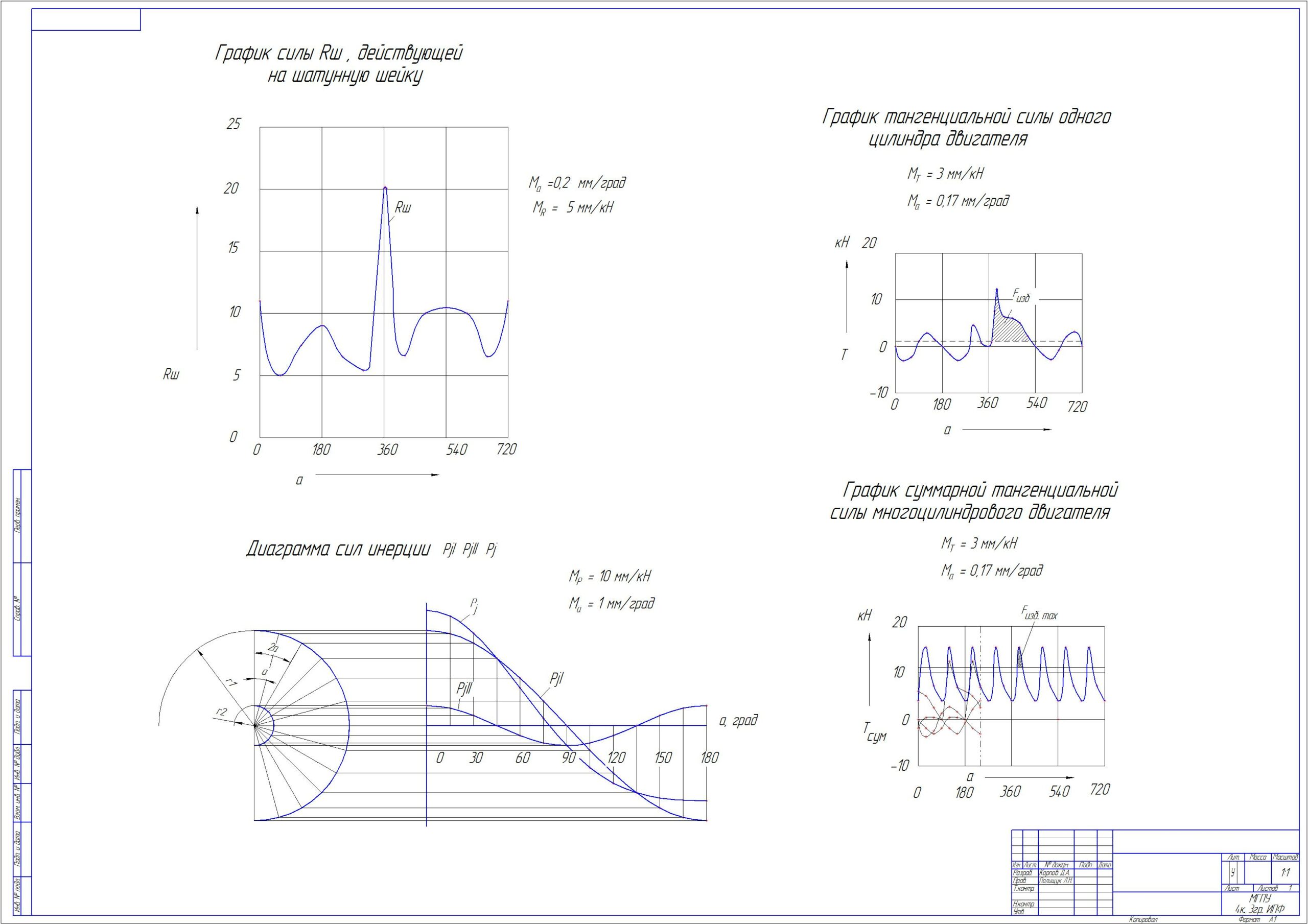

Основные расчеты двигателя мною изложены в пояснительной записке на 25 листах. Графическая часть представлена двумя чертежными листами формата А1.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ДВИГАТЕЛЯ
1.1.Выбор отношения радиуса кривошипа к длине шатуна 4
1.2.Выбор размеров и числа цилиндров 4
1.3.Выбор коэффициента избытка воздуха и степени сжатия 6
1.4. Обоснование необходимости наддува дизельного двигателя и
определение его давления 7
2. ТЕПЛОВОЙ РАСЧЕТ ДВИГАТЕЛЯ
2.1. Параметры рабочего тела 8
2.2.Параметры окружающей среды и остаточных газов 9
2.3. Определение параметров рабочего цикла 9
2.3.1. Процесс впуска 9
2.3.2. Процесс сжатия 10
2.3.3. Процесс сгорания 11
2.3.4. Процесс расширения 12
2.4. Определение основных размеров двигателя, показателей топливной экономичности и КПД 13
2.5. Построение и анализ индикаторной диаграммы 15
2.6. Анализ результатов теплового расчета 17
3. ПОСТРОЕНИЕ ТЕОРЕТИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЯ
3.1. Построение теоретической регуляторной характеристики в функции от частоты вращения 18
3.2. Построение регуляторной характеристики в функции от
эффективной мощности 21
3.3. Построение регуляторной характеристики в функции от
крутящего момента 21
4. ДИНАМИЧЕСКИЙ РАСЧЕТ ДВИГАТЕЛЯ 22
4.1. Определение сил, действующих на поршень и поршневой палец 22
4.2.Определение сил, действующих на шатунную шейку коленчатого вала 25
4.3. Расчет момента инерции и параметров маховика 26
5. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ 29
ЗАКЛЮЧЕНИЕ 30
ЛИТЕРАТУРА 31
