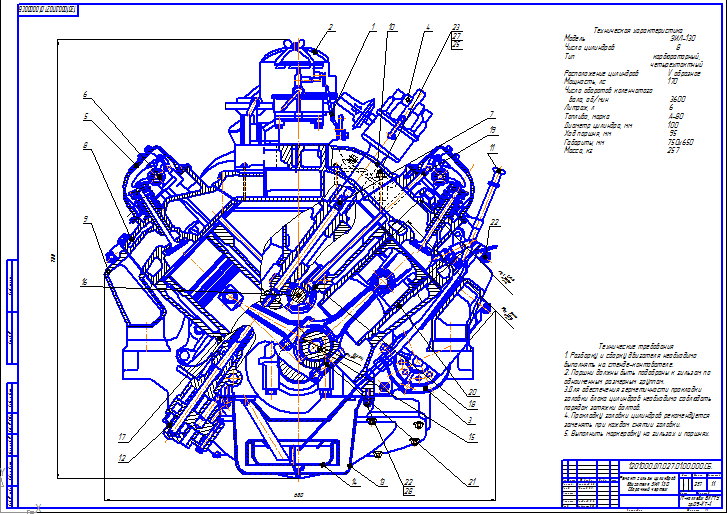

Поперечный разрез двигателя. Сборочный чертеж со спецификацией. Краткая техническая характеристика и технические требования на ремонт. Чертеж из работы "Ремонт гильзы цилиндров двигателя ЗИЛ 130 Сборочный чертеж" ВТГК гр.03-ЭР-2
Техническая характеристика
Модель ЗИЛ-130
Число цилиндров 8
Тип карбюраторный, четырехтактный
Расположение цилиндров V образное
Мощность, лс 170
Число оборотов коленчатого
вала, об/мин 3600
Литраж, л 6
Топливо, марка А-80
Диаметр цилиндра, мм 100
Ход поршня, мм 95
Габариты, мм 750х650
Масса, кг257
