Сборник чертежей по двигателю ЗМЗ-53

0
6
1613
21
0
80

Сборник чертежей по двигателю ЗМЗ-53
Тип двигателя Бензиновый, 4-х тактный, карбюраторный
Расположение цилиндров V - образное
Число цилиндров 8
Степень сжатия 6,7
Номинальная мощность, л.с. 115
Максимальный крутящий момент Нм 290
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Угол развала цилиндров, град 90

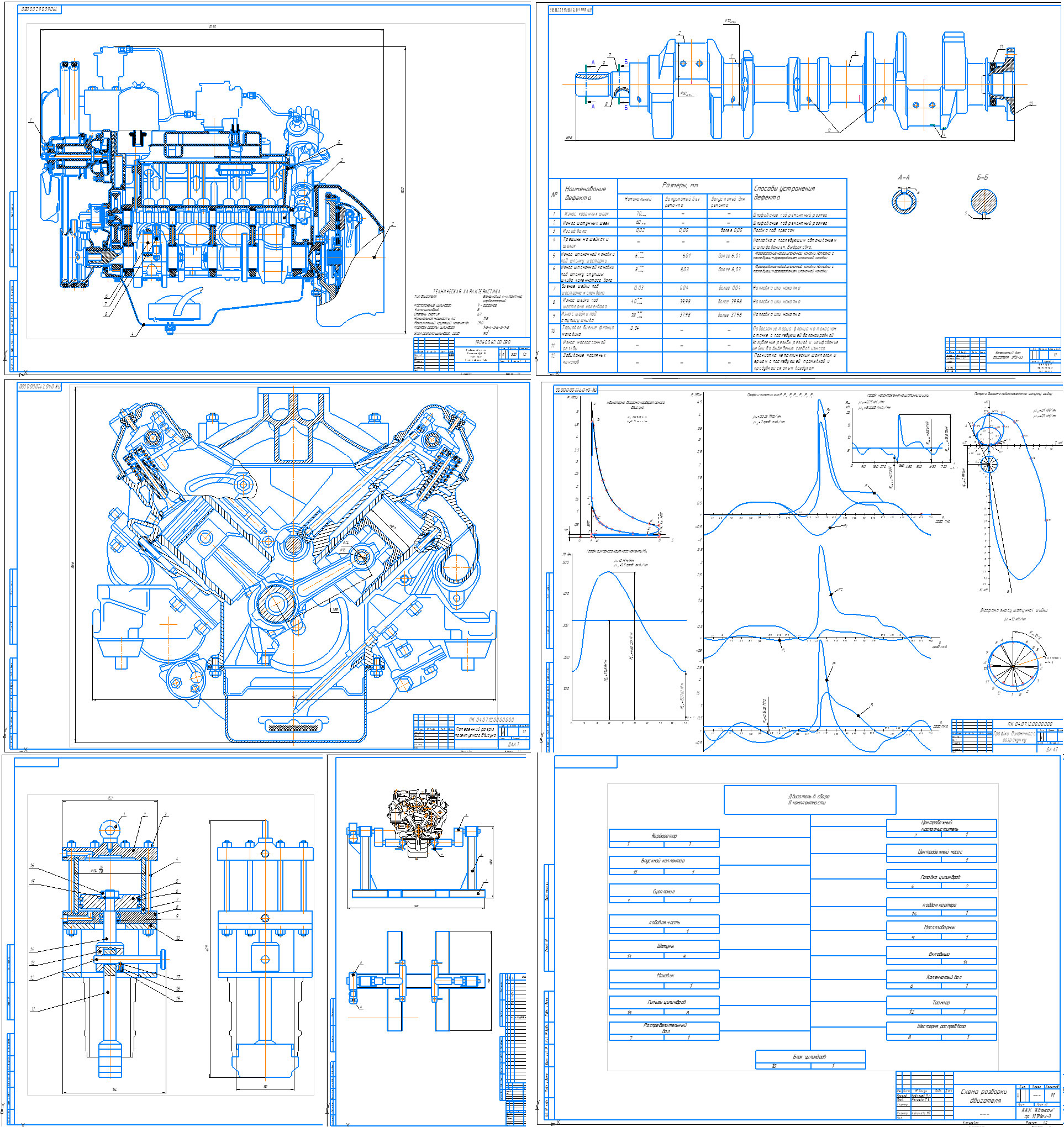

Продольный и поперечный разрез чертеж
Приспособление для выпресовки гильз цилиндров двигателя ЗМЗ-53
Ремонтный чертеж коленвал ГАЗ-53
Схема, Графики, расчеты. Спецификации могут быть не все. Представлено как есть. Есть расчеты, 3 варианта теплового расчета и участок по ремонту двигателей.
