Двигатель ВАЗ-2108, модернизированный гизьзовым газораспределением. Вместо традиционного клапанного газораспределительного механизма применен гильзовый механизм. Гильзы движутся по сложной эллипсной траектории с соотношением осей 5:1. На боковых поверхностях выполнены два окна: выпускное и впускное окно. В определенные моменты времени окна совпадают с окнами на блоке цилиндра - соответственно происходит впуск или выпуск отработавших газов. Когда окна не совпадают - создается замкнутый объем - в нем происходит сжатие, воспламенение и рабочий ход. Данный механизм относится к перспективным, так как при применении гильзового механизма исключается детонация и возможна дальнейшая форсировка ДВС.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Двигатели -
- ДВС -
- Сборочный чертеж двигателя ВАЗ 2108 с гильзовым газораспределительным механизмом

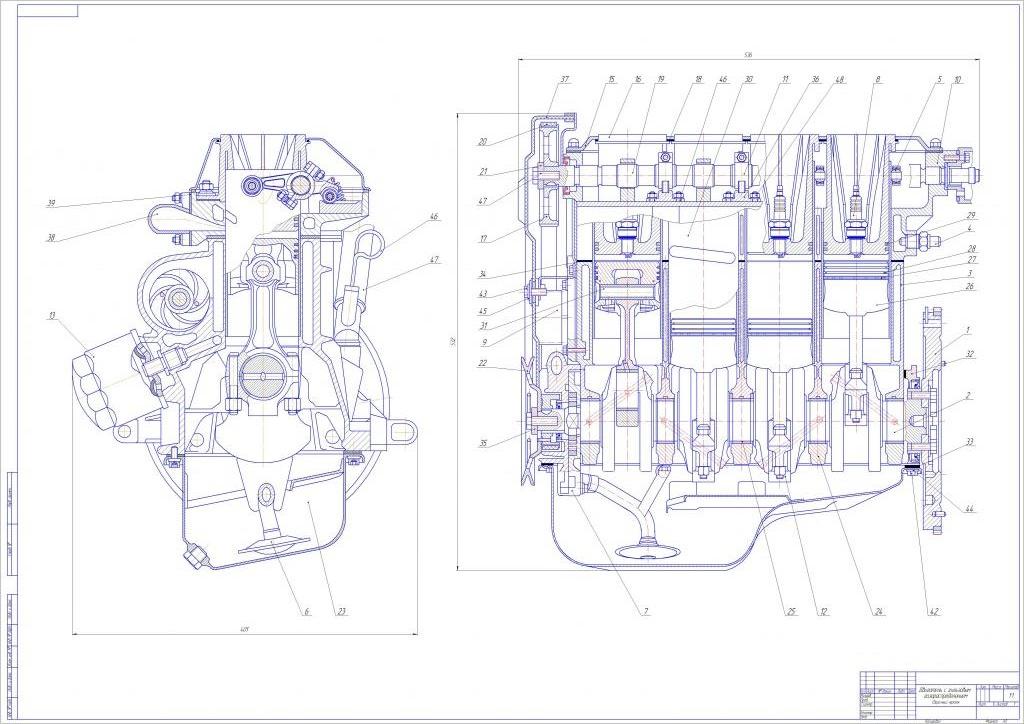

Сборочный чертеж двигателя ВАЗ 2108 с гильзовым газораспределительным механизмом
0
561
19342
53
7
40
Автор
Владимир
Т.
Дата
11.01.2013
Язык
Русский
Состав
Сборочный чертеж (СБ), Спецификация
Софт
CDW Компас V12
Содержимое архива
-
Двигатель с гил. газораспределением.cdw
-
Спецификация..spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
7
Чтобы оставить комментарий, необходимо войти
Хорошая работа!
Ну во-первых работа сделана правильно - двигатель с таким газораспределением работает. Во-вторых чертеж и, как следствие, спецификация были сделаны мной когда я был еще студентом - поэтому сказать, что там неправильно не могу - так как не помню состав спецификации. Хотя отмечу, что вследствие огромной трудоемкости спецификации, я стремился облегчить ее, отразив в спецификации, в основном, узлы и агрегаты. Да, согласен - это не совсем верно. Ну а в третьих - за "правильность" и "неправильность" работ отвечаю не я - есть специальные эксперты, работающие на данном сайте - так что претензия не по адресу.
Приветствую, Вас, Тесла. Скачал Вашу работу, и заметил несоответствие спецификации с чертежом. Зачем сбрасывать не доделанные или неправильно сделанные работы.
olegator910@yandex.ru
tesla, скачал твою работу, но не могу разобраться как работает механизм. Хочу с тобой связаться.
Оставь адрес электронной почты- я сброшу свой анимационный ролик, поясняющий работу данного двигателя.
Здравствуй, а расчеты остались ? тоже хотелось узнать как организовывается работа двигателя.
