Изучение турбины и камеры сгорания авиационного двигателя Р11-Ф300
Уфимский Государственный Авиационный Технический Университет
Кафедра авиационных двигателей

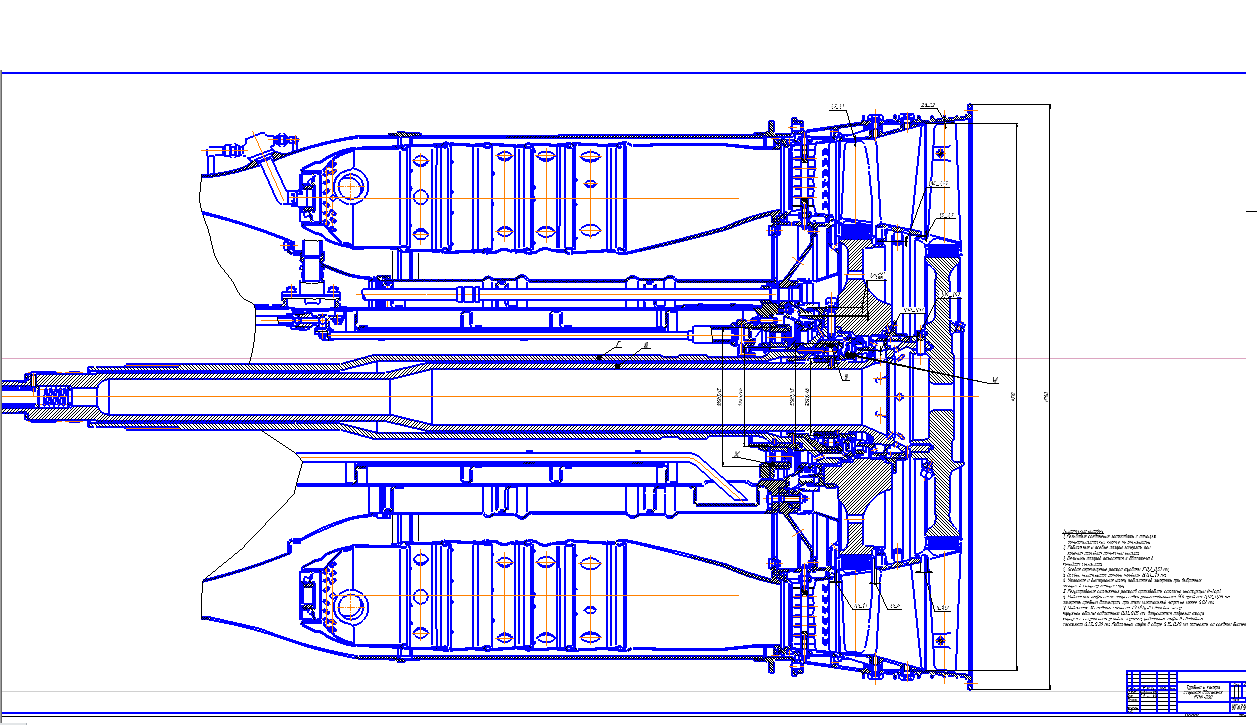

Чертеж на тему: Турбина и камера сгорания двигателя Р11Ф-300
Уфа 2014
Турбореактивный двигатель Р11Ф-300 предназначен для установки на высокоскоростные самолеты.
В основу конструкции двигателя положена двух¬каскадная схема с высоконапорным осевым компрессором, камерой сгорания трубчатокольцевого типа, двухступенчатой осевой газовой турбиной, форсажной камерой, состоящей из диффузора и регулируемого сопла. Особенность двух¬каскадной (двухвальной) схемы двигателя — разделение ротора осевого компрессора на ротор низкого давления (РНД) и ротор высокого давления (РВД).
Состав: Чертеж двигателя, бонус - фрагмент пз с описанием турбины
Софт: КОМПАС-3D 15.2
