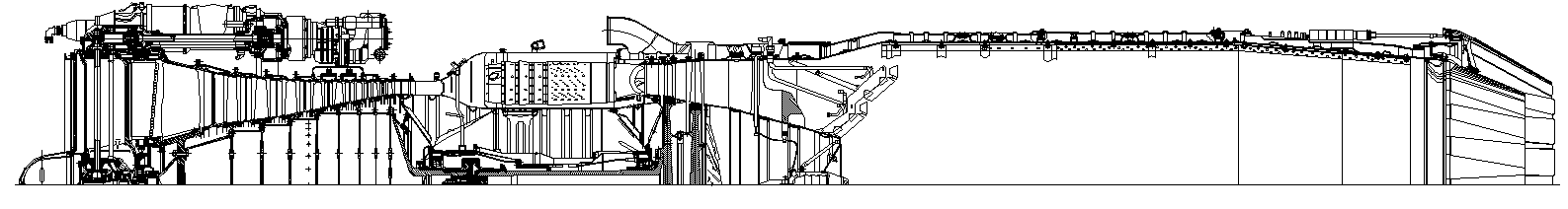

В данной работе представлен продольный разрез турбореактивного двигателя РД-7М2.
РД-7М2 состоит из осевого 9-ступенчатого компрессора, прямоточной камеры сгорания трубчато-кольцевого типа, 2-ступенчатой турбины и нерегулируемого реактивного сопла.
Технические харктеристики (РД-7М)
Габариты, мм:
диаметр - 1410
Масса, кг - 3650
Расход воздуха через компрессор, кг/с 176
Степень повышения давления в компрессоре 11,2
Температура газа перед турбиной, °C 800
Тяга, кгс:
максимальная бесфорсажная 10500
на форсаже 16000
Частота вращения ротора, об/мин. 7400
