Пульсирующий воздушно-реактивный двигатель

163

300

3D модель Пульсирующий воздушно-реактивный двигатель

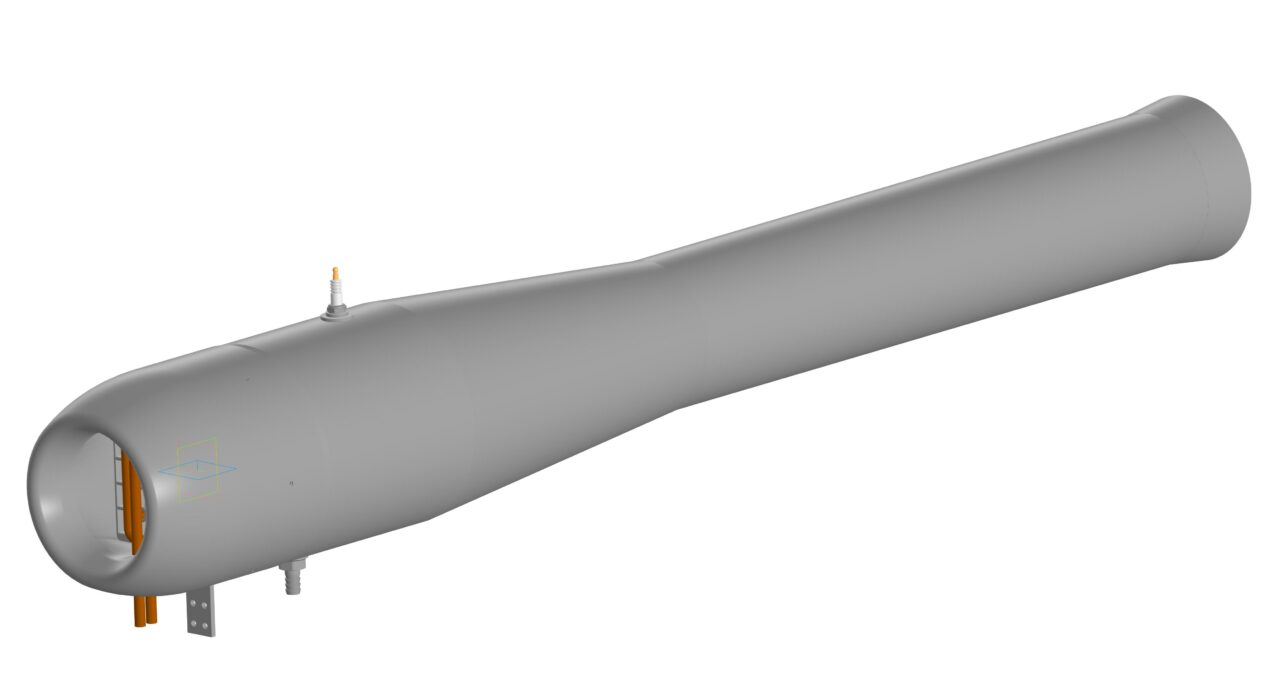

3д модель клапанного пульсирующего воздушно-реактивного двигателя. Уменьшенный аналог немецкого двигателя V-1 (Фау-1). Тяга двигателя 200 кг. Двигатель для беспилотных летательных аппаратов самолетного типа (БПЛА Шахид, Герань и т.д.). Двигатель запускается на газу с переходом на жидкое топливо. Максимальную мощность набирает при 0.5 махов.

3D Модели ПУВРД Реактивный двигатель для БПЛА

Автор

user-3920830

Дата

21.11.2024

Язык

Русский

Состав

Модель выполнена в КОМПАСЕ V20. Уменьшенная модель немецкого реактивного двигателя Фау-1. Двигатель разработан для БПЛА самолетного типа грузоподъемностью до 200 кг. Модель для использовании в разработке радиоуправляемых беспилотных летательных аппаратов и дистанционно управляемых водных катеров.

Софт

КОМПАС-3D v20 Как открыть?

Содержимое архива

V_1
- Воздухозаборник_2.m3d
- КС_2.m3d
- Опорный пятак.m3d
- Основание воздузозаборника_2.m3d
- Сборка Воздуховода_2.a3d
- Сборка Воздухозаборника_2.a3d
- Сборка Камеры сгарания_V1.a3d
- Сборка Камеры сгарания_V1_2.a3d
- Сборка Клапана V1.a3d
- Сборка ПуВРД_V1.a3d
- Сборка ПуВРД_V1.jpg
- Сборка ПуВРД_V1_2.a3d
- Сборка Торец КС_2.a3d
- Сборка Торец_Клапана.a3d
- Стенка клапана_V1.m3d
- Торец КС_2.m3d
Метизы
- Бол М16х2х80.m3d
- Болт М6х1х16.m3d
- Болт М6х1х20.m3d
- Болт М6х1х60.m3d
- Болт М6х1х65.m3d
- Болт М6х1х80.m3d
- Винт под потай М5Х0.8Х16 (DIN 965).m3d
- Винт под потай М5Х0.8Х8 (DIN 965).m3d
- Гайка М14х2.m3d
- Гайка М16х2.m3d
- Гайка М5.m3d
- Гайка М6х1.m3d
- Гровер М14 (DIN 127).m3d
- Гровер М5.m3d
- Гровер М6.m3d
- Гровер под М16.m3d
- Шаблон.m3d
- Шайба М16 (DIN126).m3d
- Шайба М5.m3d
- Шайба М6.m3d
- Шайба под М14 (DIN125A).m3d
- Шпилька М5х0,8Х140.m3d
Воздухозаборник.m3d
Воздухозаборник_02.stp.m3d
Выхлопная труба.m3d
Гайка М5.m3d
Гнездо ГС.m3d
Гнездо свечи.m3d
Гровер М5.m3d
Жеклер.m3d
Конус КС.m3d
Конус передний КС.m3d
Концевик ТС _ Р001.002.009 ПуВРД.m3d
КС.m3d
КС_204_2_AISI_316L.m3d
Обтекатель.m3d
Основание воздузозаборника.m3d
Паранитова шайба.m3d
Перегородка.m3d
Перегородка_2.m3d
Пружина 1.m3d
Пружина 2.m3d
Пружина 2Э.m3d
Пружина клапана5_1.m3d
Пружина клапана5_2.m3d
Рабочий.m3d
Рассекатель.m3d
Раструб.m3d
Ребро клапана с каналом.m3d
Ребро клапана с Т_каналом.m3d
Ребро клапана.m3d
Ребро клапана5_1.m3d
Ребро клапана5_2.m3d
Сборка Воздуховода КС.a3d
Сборка Воздуховода_2.a3d
Сборка Воздухозаборника.a3d
Сборка Воздушного рассекателя.a3d
Сборка Газовая система.a3d
Сборка Клапана5_00.a3d
Сборка Клапана_1.a3d
Сборка ПуВРД _Пробная.a3d
Сборка Ребра_1.a3d
Сборка Ребра_2.a3d
Сборка Ребра_Т.a3d
Сборка Ребро клапана5_1.a3d
Сборка Ребро клапана5_2.a3d
Сборка Топливной системы.a3d
Сборка Торца.a3d
Сборка Трубки ТС.a3d
Сборка Фарсунки.a3d
Список материалов для ПуВРД.docx
Стенка клапана.m3d
Стенка клапана5_0.m3d
Схема стенда.docx
Торец КС.m3d
Трубка ГС.m3d
Трубка ТС.m3d
ТС_Трубка _О.m3d
ТС_Трубка_I.m3d
ТС_Трубка_Г.m3d
Форсунка.m3d
Шаблон.m3d
Шаблон_2.m3d
Шайба М5.m3d
Шпилька М5 клапана.m3d
Штуцер ГС.m3d
