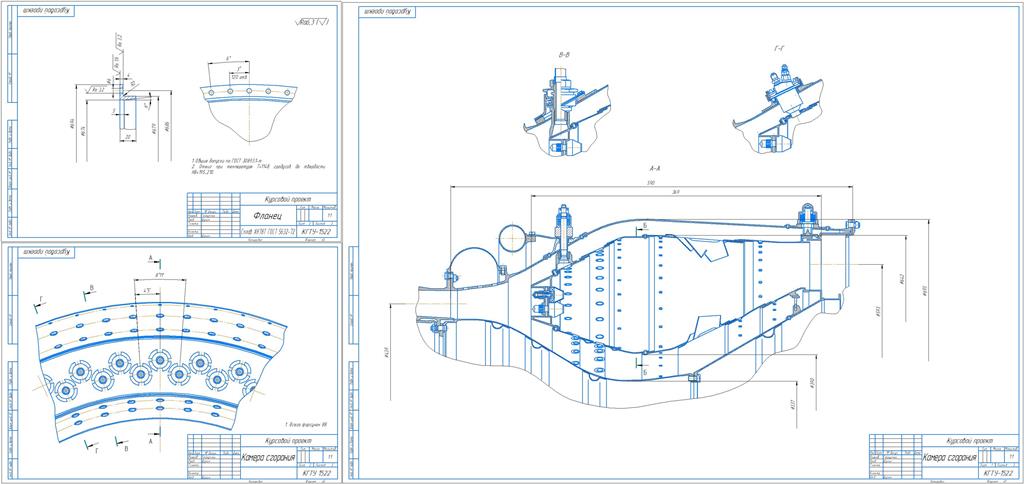

Расчет камеры сгорания газоперекачивающей установки НК-16-18СТ

Казанский государственный технический университет,
Кафедра Авиационные двигатели и энергетические установки
Курсовой проект по дисциплине "Основы конструирования АД и ЭУ"
На тему "Расчет основной камеры сгорания"
Казань 2009

Параметры рабочего тела на входе в КС:
давление за компрессором ВД - Рв=1210000 Па ;
температура за компрессором ВД - Тв=630 К;
давление за камерой сгорания - 1185800 Па;
расход воздуха за компрессором ВД - Gк=63,5 кг/с;
температура газа перед турбиной ВД - Тг=1250 К;
стехиометрический коэффициент для метана - Lо=17,24;
тип КС – кольцевая
топливо – метан.Содержание

Введение                                                                                              3
1.Особенности рабочего процесса в камерах сгорания ГТД             4
1.1 Особенности конструкций камер сгорания ГТД                          5
1.2 Основные тенденции развития камер сгорания ГТД                 6
1.3 Основные элементы камеры сгорания и их назначение           7
1.3.1 Корпус камеры сгорания                                                     7
1.3.2 Жаровые трубы                                                                   7
1.3.3 Фронтовые устройства                                                        8
1.3.4 Подвод первичного и вторичного воздуха                           8
1.3.5 Охлаждение стенок жаровой трубы                                    9
1.3.6 Топливные форсунки                                                          9
2. Проектировочный расчет камеры сгорания                                 10
2.1 Определение входных и выходных параметров камеры сгорания                                                                                             11
2.2 Расчет геометрических параметров диффузора                     12
2.3 Расчет проточной части камеры сгорания                              12
2.4 Распределение воздуха по длине жаровой трубы                   13
2.5 Определение скорости потока и скорости истечения         струй в жаровой трубе   15
2.6 Определение характерных размеров головной части   выносной жаровой трубы 16
2.7 Расчет характеристик камеры сгорания                                  16
2.8 Расчет на прочность                                                               18
Список литературы                                                                       20
