Колокол на двигатель Robin Subary DY42D

114

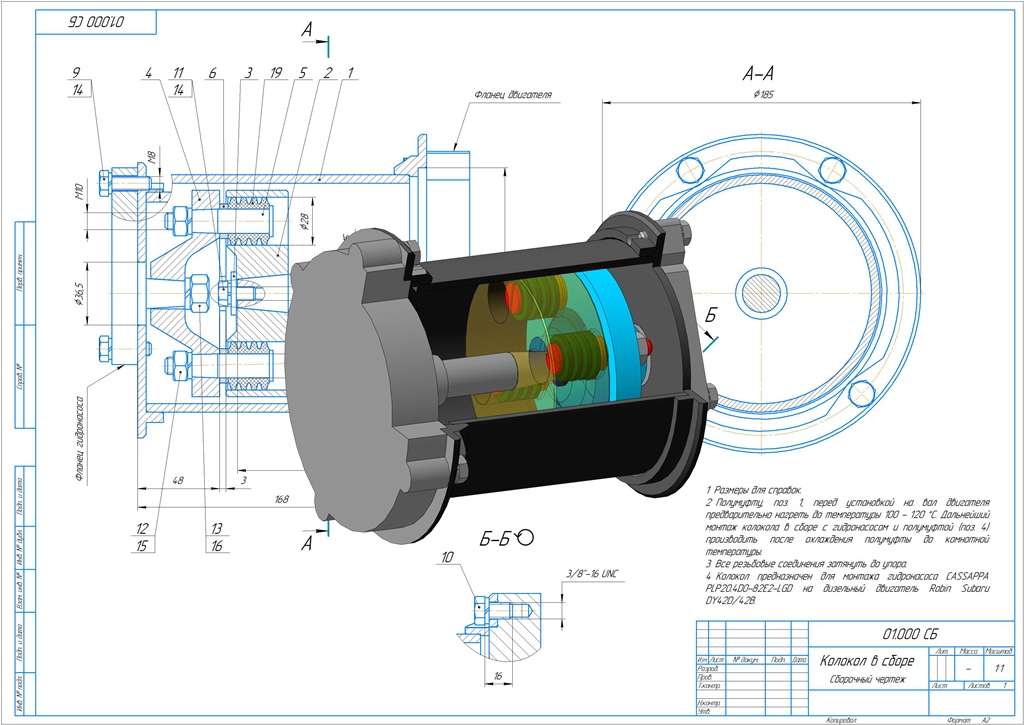

Колокол предназначен для монтажа гидронасоса CASSAPPA PLP20.4DO-82E2-LGD на дизельный двигатель Robin Subaru DY42D. Сборка помимо 3d моделей содержит сборочный чертеж муфты, чертежи самого колокола, а так-же полумуфты на вал дизельного двигателя.
Может быть полезна как исходный материал при проектирований монтажа других агрегатов на двигатель Robin Subaru DY42D.

DY42D Subaru колокол МУВП Муфта

Автор

Сергей Семёнов

Дата

12.06.2021

Язык

Русский

Состав

Сборочный чертеж (СБ), Спецификация, 3D-модель, чертежи деталей (не всех)

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Чертежи
- 01.001 - Полумуфта.cdw
- 01.002 - Шайба.cdw
- 01.000 СБ - Колокол в сборе Сборочный чертеж.cdw
- 01.100 - Колокол.spw
- 01.101 - Фланец.cdw
- 01.103 - Фланец.cdw
- 01.100 СБ - Колокол Сборочный чертеж.cdw
- 01.102 - Труба.cdw
- 01.000 - Колокол в сборе.spw
Болт дюймовый 5_16-24 х 5_8 UNF DIN 933.m3d
МУВП-1-25 ТУ 2500-37600152106-94 _ Втулка резиновая упругая.m3d
Фланец дввигателя Subary Robin DY42D 42B.m3d
01.000 _ Колокол в сборе.a3d
01.003 _ Полумуфта.m3d
01.103 _ Фланец.m3d
01.100 _ Колокол.a3d
01.005 _ Втулка упорная.m3d
Фанец гидронасоса.m3d
01.001 - Полумуфта.m3d
01.004 _ Палец.m3d
Болт дюймовый UNC 3_8-16 х 5_8 DIN 933.m3d
01.101 _ Фланец.m3d
01.102 _ Труба.m3d
01.002 - Шайба.m3d
