Компрессионный мотор Б-50

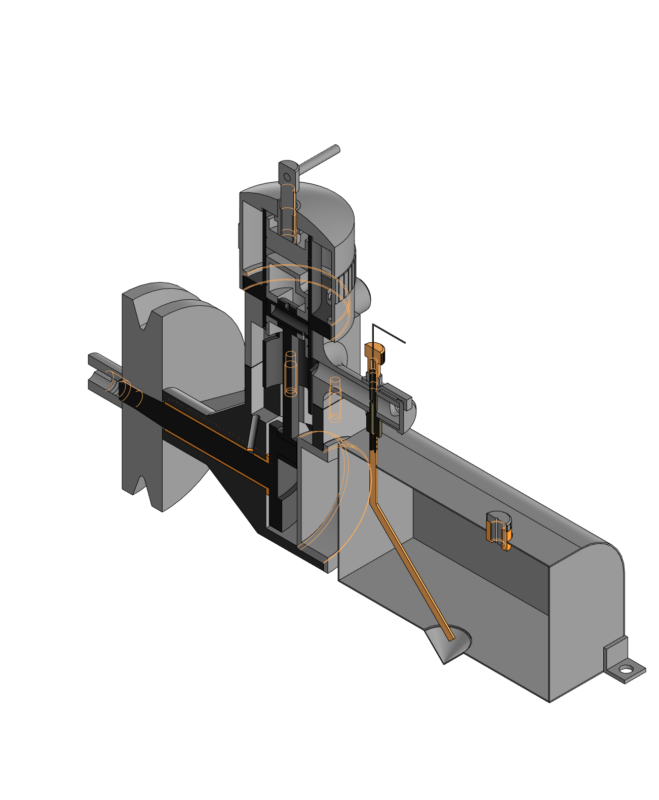

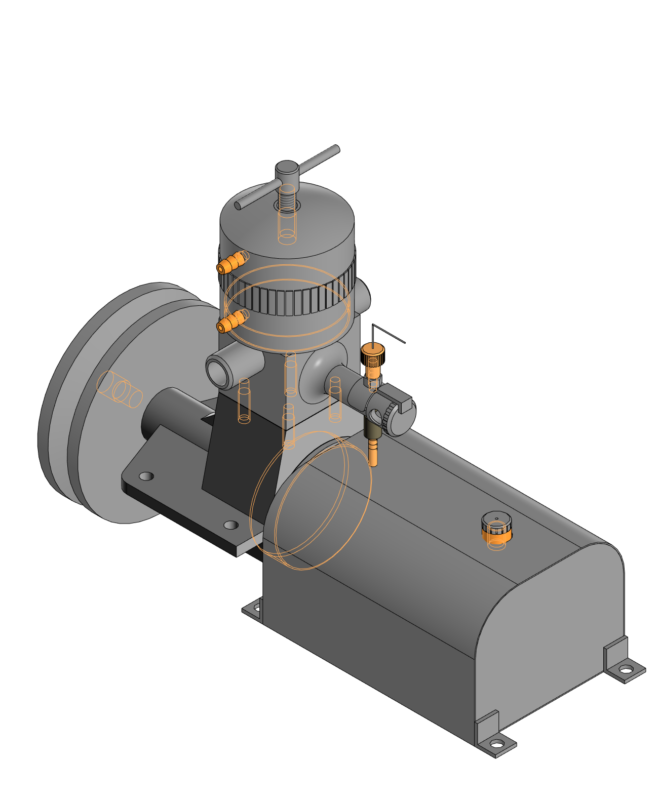

Компрессионный двигатель Б-50 применяется для моделей судов. Модель выполнена 3D сборкой. Некоторые размеры выполнены не точными из-за ошибки в источнике. Модель предназначена для изучения конструкции мотора.
Имеет следующие технические характеристики:
1. Рабочий объем - 9,4 см3
2. Диаметр цилиндра - 20 мм
3. Ход поршня - 30 мм
4. Максимальные обороты - 8000 об/мин
5. Мощность - 0,3 л.с.
6. Горючее - автобензин и керосино-эфирные смеси
7. Смазка - автол №6, 8, 10 и авиационные масла
8. Зажигание - от воспламенения при сжатии.

3D Модели 3D Сборка Б-50 Двигатель компрессионный Мотор

Автор

Дмитрий Панфилов

Дата

24.01.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 20.0 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Боковая стенка.m3d
- Винт специальный.m3d
- Гильза цилиндра.m3d
- Горловина бака.m3d
- Дроссель.m3d
- Жиклер.m3d
- Игла жиклера.m3d
- Картер.m3d
- Коленчатый вал.m3d
- Контрпоршень.m3d
- Крепежный винт.m3d
- Крышка картера.m3d
- Маховик.m3d
- Ниппель.m3d
- Подшипник.m3d
- Поршень.m3d
- Поршневой палец.m3d
- Пробка горловины.m3d
- Прокладка 1.m3d
- Прокладка 2.m3d
- Развертка бака.m3d
- Рубашка цилиндра.m3d
- Рукоятка винта.m3d
- Специальная гайка 1.m3d
- Специальная гайка 2.m3d
- Специальная деталь.m3d
- Трубка.m3d
- Уголок.m3d
- Фиксатор.m3d
- Фильтр-отстойник.m3d
- Футорка.m3d
- Шатун.m3d
Бак в сборе.a3d
Мотор Б-50.a3d
