Поперечный разрез дизеля 11Д45

Белорусский государственный университет транспорта. Кафедра локомотивы

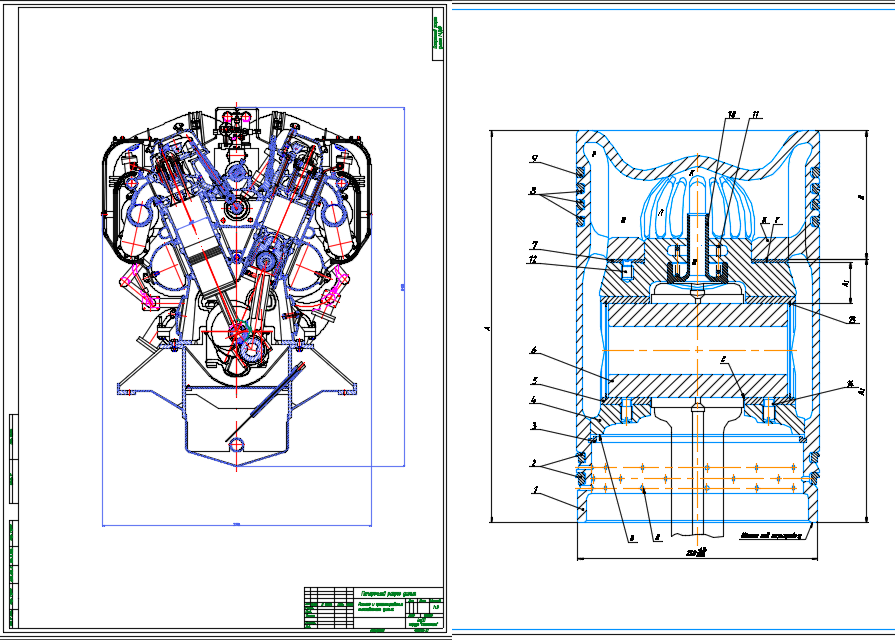

Чертеж поперечный разрез двигателя 11Д45 в формате dwg ( AutoCAD ).
Гомель 2018.

Чертеж Дизеля марки 11Д45 – это двухтактная шестнадцатицилиндровая машина производства Коломенского тепловозостроительного завода. Устанавливался на тепловозе тэп60. ГОСТ обозначение 16ДН23/30. Цилиндры дизеля имеют V-образное расположение под углом 45 градусов по отношению друг к другу.
Бонусом в архиве поршень цельнолитной конструкции КТЗ (от другой работы, но двигатель в теории тот же)

Состав: Поперечный разрез двигателя Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Машиностроение и механика / Двигатели / Поперечный разрез дизеля 11Д45

11D45\11D45.dwg
11D45\Поршень КТЗ.dwg
