Прибор для проверки системы питания дизеля (конструкторская часть дипломного проекта)

ВОЛГОГРАДСКАЯ ГОСУДАРСТВЕННАЯ СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ
Кафедра эксплуатации МТП
Конструкторская часть дипломного проекта на тему: ""Проект эксплуатации МТП с разработкой прибора
для проверки системы питания дизеля"
Волгоград 2009 г.

Для проверки герметичности системы питания используется специальный прибор. Перед началом проверки системы прибор также испытывается на герметичность. Для этого закрывают двухходовой кран и заполняют бак прибора топливом (5—6 л). Затем закрывают кран сброса давления и насосом создают в баке прибора давление кГ/см2. Манометр 1 не должен показывать заметного падения давления в течение 1 мин.
Для проверки герметичности системы питания дизеля отсоединяют отводящий топливопровод от топливного бака и ставят в него заглушку. Затем отсоединяют подводящий топливопровод от топливного бака и при помощи сменного штуцера соединяют его со шлангом прибора. Поворотом крана сообщают бак прибора системой питания дизеля. Неисправное место обнаруживается по появлению топлива или пузырьков воздуха. Закрыв кран устраняют неисправность и вновь проверяют герметичность. Затем отсоединяют прибор, присоединяют к топливному баку топливопроводы пускают двигатель и проверяют его работу.

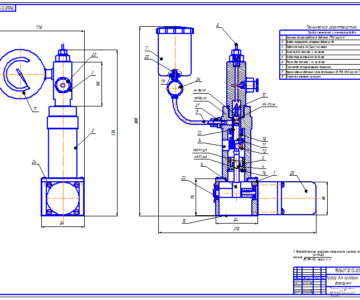

Состав: Прибор для проверки системы питания дизеля (ВО), деталировка (переходник, золотник, хомут, штуцер, крышка), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:
записка/
записка/Спец. разраб.doc
записка/Технологическая карта.cdw
записка/5-ЗУМ 51.doc
записка/6 ЗУМ 51.doc
записка/Деталировка.cdw
записка/ВО сист. питания.cdw
