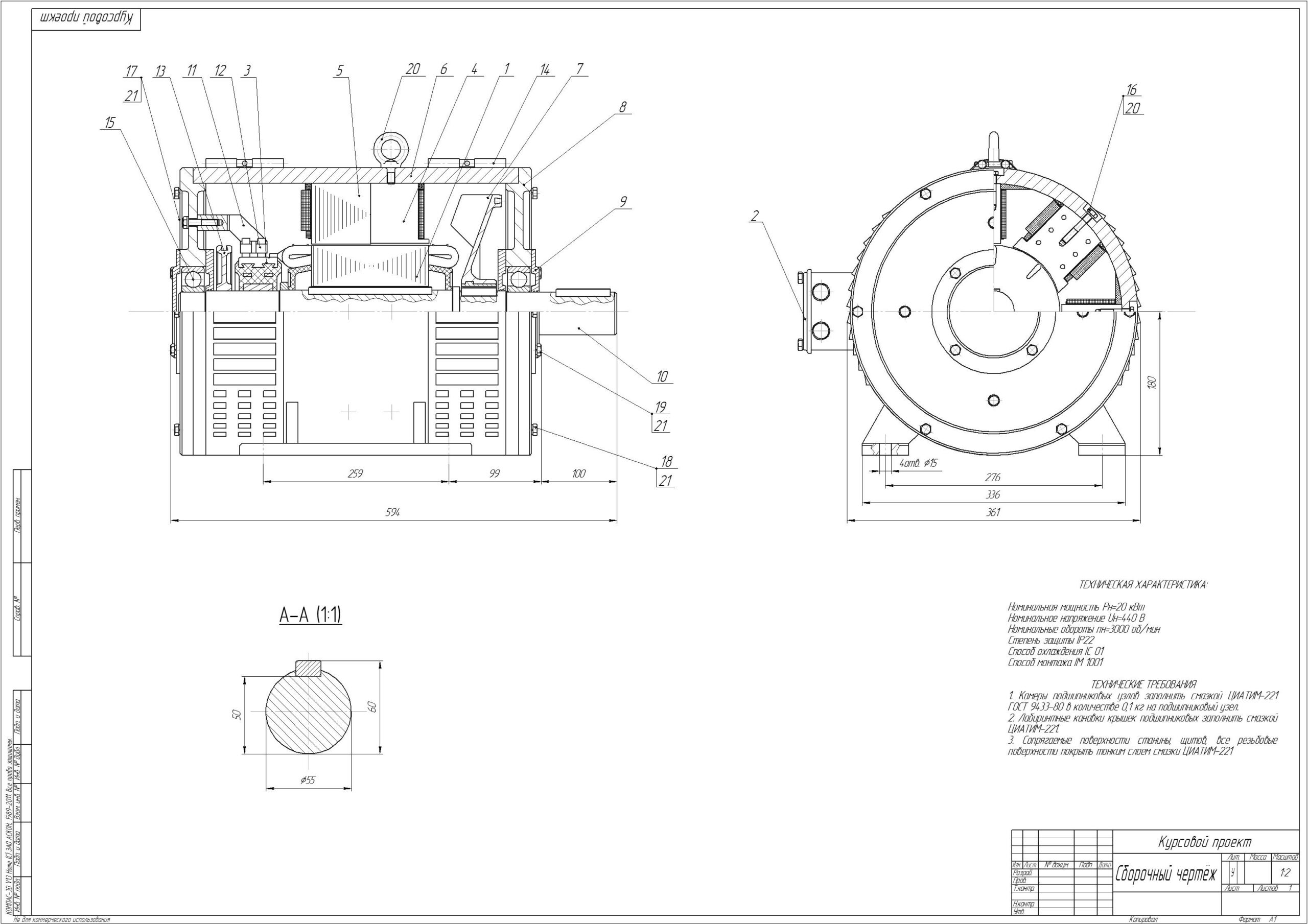

Сборочный чертеж ДПТ 20кВт

ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра электромеханических систем и электроснабжения
КУРСОВОЙ ПРОЕКТ
по дисциплине «Конструкции, расчет, проектирование,
потребительские свойства электромагнитных устройств и электромеханических преобразований»
Тема «Проектирование электрического двигателя постоянного тока»

Мощность 20 кВт. Номинальное напряжение сети 440 В. Номинальная частота вращения 3000 об/мин. Высота оси вращения h = 0.18 м. Возбужде-ние смешанное. Исполнение по степени защиты IP22,
по способу охлаждения – самовентиляция (IC01). Конструктивное исполнение IM1001. Изоляция класса нагревостойкости.

Состав: ДПТ 20 кВт Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Двигатели / Сборочный чертеж ДПТ 20кВт

Спецификация.doc
ДПТ.cdw
ОБМОТКА.frw
DPT_ 55.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
