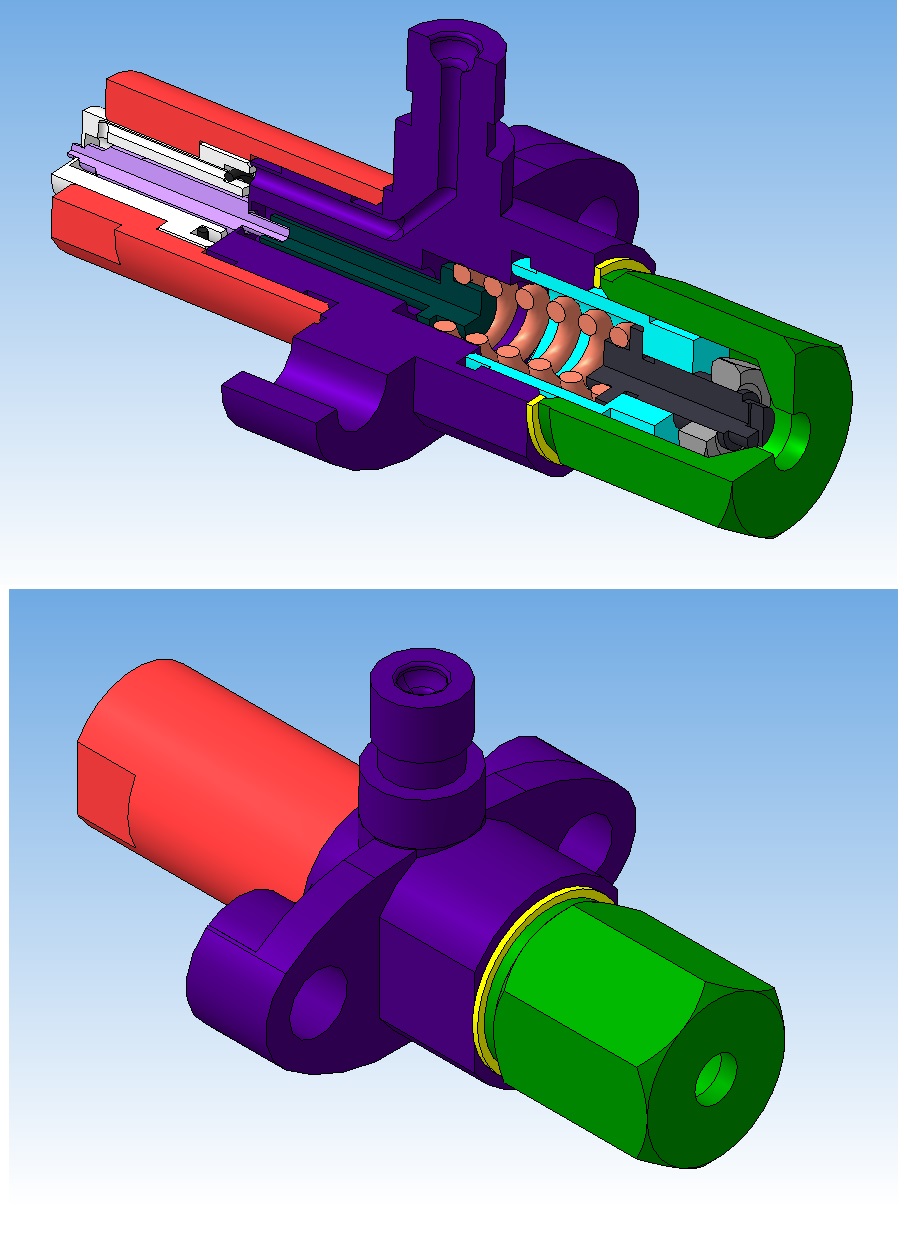

Штифтовая форсунка закрытого типа с распылителем двигателя СМД-14

Форсунка двигателя СМД-14 трактора ДТ-75.

На двигателе установлена штифтовая форсунка закрытого типа с распылителем, диаметр штифта которого 2 мм и конус 5°.

Форсунка работает следующим образом. Топливо, нагнетаемое насосом, поступает к корпусу форсунки по трубопроводу высокого давления и по каналам направляется к кольцевой канавке распылителя. Оттуда через три вертикальных отверстия, равномерно расположенных в корпусе распылителя, поступает к выточке. При достижении давления топлива 125 кГ/см2 игла распылителя поднимается, пружина сжимается и в камеру сгорания впрыскивается необходимое количество топлива. Подъем иглы ограничивается нижним торцом корпуса форсунки и равен 0,35—0,40 мм. Впрыск топлива прекратится, когда отсечная кромка плунжера топливного насоса откроет перепускное отверстие. При этом давление в форсунке резко падает и игла под действием пружины перекрывает выходное отверстие распылителя.

Давление начала впрыска топлива форсункой регулируют, изменяя величину затяжки пружины регулировочным винтом.
