ТНВД 47 Common Rail

Минский государственный машиностроительный колледж
Ремонт ДВС 2017

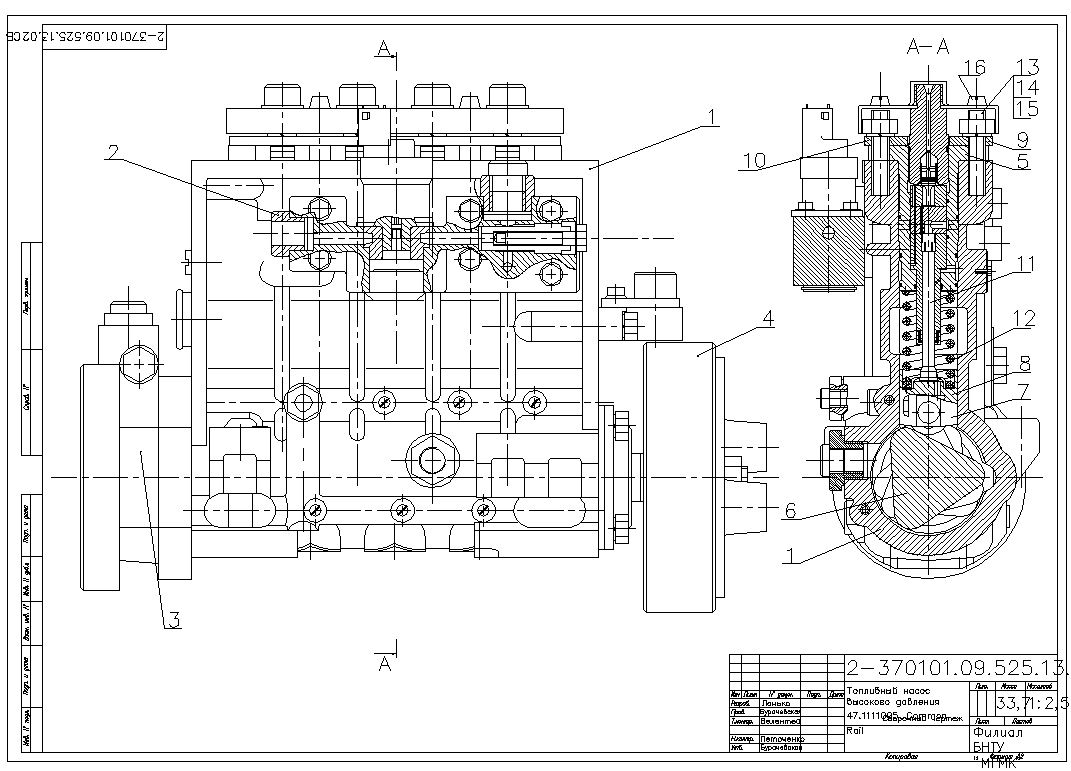

ТНВД 47 Common Rail
Конструктивное исполнение рядный
Количество секций 4
Профиль кулачка вала трёхходовой
Диаметр плунжера, мм 6,5
Полный ход плунжера, мм 12
Направление вращения кулачкового вала (со стороны привода) по часовой стрелке (правое)
Порядок работы секций (со стороны привода) 1 – 2 – 3 – 4
Номинальная частота вращения кулачкового вала, мин.–1 950
Способ управления подачей ТНВД дросселированием потока топлива электромагнитным дозатором на линии впуска в ТНВД
Количество пазов на полумуфте привода для датчика синхронизации 8+1
Способ смазки ТНВД циркуляционный, от системы смазки двигателя. Давление масла, подводимого к ТНВД, на любом режиме не менее 0,15Мпа(1,5кгс/см2)

Состав: ТНВД 47 Common Rail (СБ) , Спецификация Язык документа

Софт: AutoCAD 2011

Файлы:
спецификация.doc
насос исправленный.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Юра Ланько
Дата: 2017-06-08
