Восточн-Казахстанский государственный технический университет им. Д. Серикбаева, IT-колледж.
Кафедра машиностроения. Чертеж сборочный ТНВД ЯЗДА 33-02
Усть-Каменогорск 2013

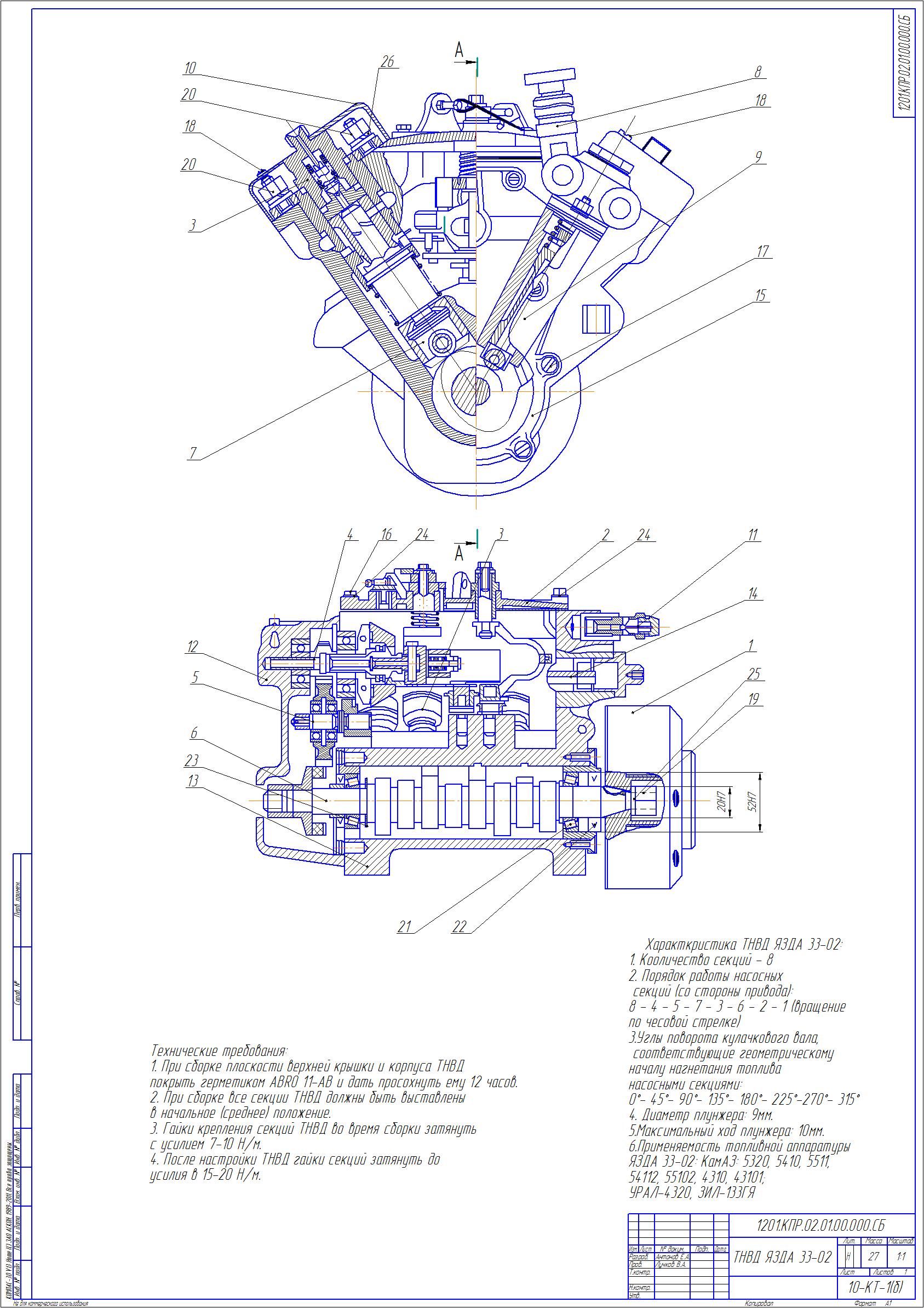

Сборочный чертеж топливного насоса высокого давления двигателя КамАЗ 740
Характкристика ТНВД ЯЗДА 33-02:
1. Кооличество секций - 8
2. Порядок работы насосных секций (со стороны привода): 8 - 4 - 5 - 7 - 3 - 6 - 2 - 1 (вращение по чесовой стрелке)
3.Углы поворота кулачкового вала, соответствующие геометрическому началу нагнетания топлива насосными секциями: 0°- 45°- 90°- 135°- 180°- 225°-270°- 315°
4. Диаметр плунжера: 9мм.
5.Максимальный ход плунжера: 10мм.
6.Применяемость топливной аппаратуры ЯЗДА 33-02: КамАЗ: 5320, 5410, 5511, 54112, 55102, 4310, 43101; УРАЛ-4320, ЗИЛ-133ГЯ
Евгений Антонов
А П
Когда я открываю его в AutoCad, там нет чертежа сечения, похожего на то, что вы разместили.
Автокад файлы компаса не открывает, тут вы только спец-цию можете открыть.
Такая же проблема, не открывается спецификация.
у автокада есть поле листа и модели.. надо при чтении компасом переключится. Почитайте:
https://vmasshtabe.ru/question/ne-mogu-otkryt-v-kompas-3d-fajly-dwg
Я пробовал так, открывало пустую спецификацию
см. почту
Файл "спецификация готовая полностью.dwg" пустой. при конвертации в компас файл пустой. Пробовал открыть для просмотра через edrawings файл пуст.
Потому что Вы смотрите пространство модели, переключитесь на листы, лист называется А1. В компасе при открытии выберите читать данные с этого листа во второй вкладке настроек.
Подскажите, как это сделать?
вот тут картинки https://vmasshtabe.ru/question/ne-mogu-otkryt-v-kompas-3d-fajly-dwg
Нет спецификации
А как же файл "спецификация готовая полностью.dwg"?
