Топливный фильтр главного двигателя

НКИ Судостроение
Модернизацыя топливной системы ДВС
2014

Топливный фильтр главного двигателя
Модернизация топливной системы, за счет замены топливных фильтров, на более новые и качественные.
Технічна характеристика:
1. Витрата палива через фільтр 8 л/с;
2.Тиск палива на вході 1,5 МПа
3. Тиск палива на виході 1.48 мПа
4. Темпераура палива не більше 160 С
5. Перепад тиску на вході та виході max. 0.3 мПа

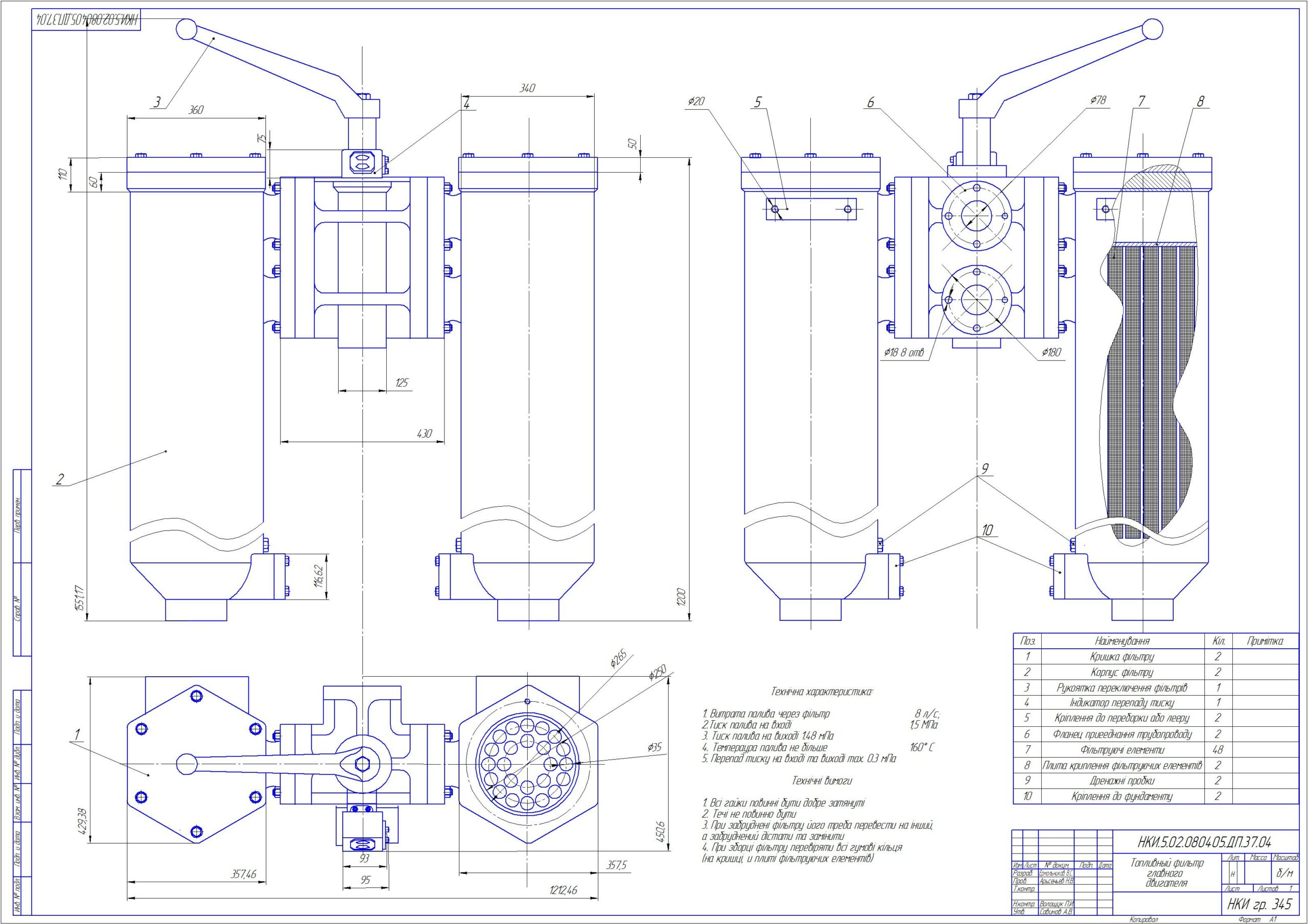

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 5.11

Файлы:

Каталог / Машиностроение и механика / Двигатели / Топливный фильтр главного двигателя

ТОПЛИВНЫЙ ФИЛЬТР.cdw
