Топливный насос высокого давления и форсунка тепловозного дизеля 10ДН

НТУ "ХПИ", кафедра ДВС, 2018г.

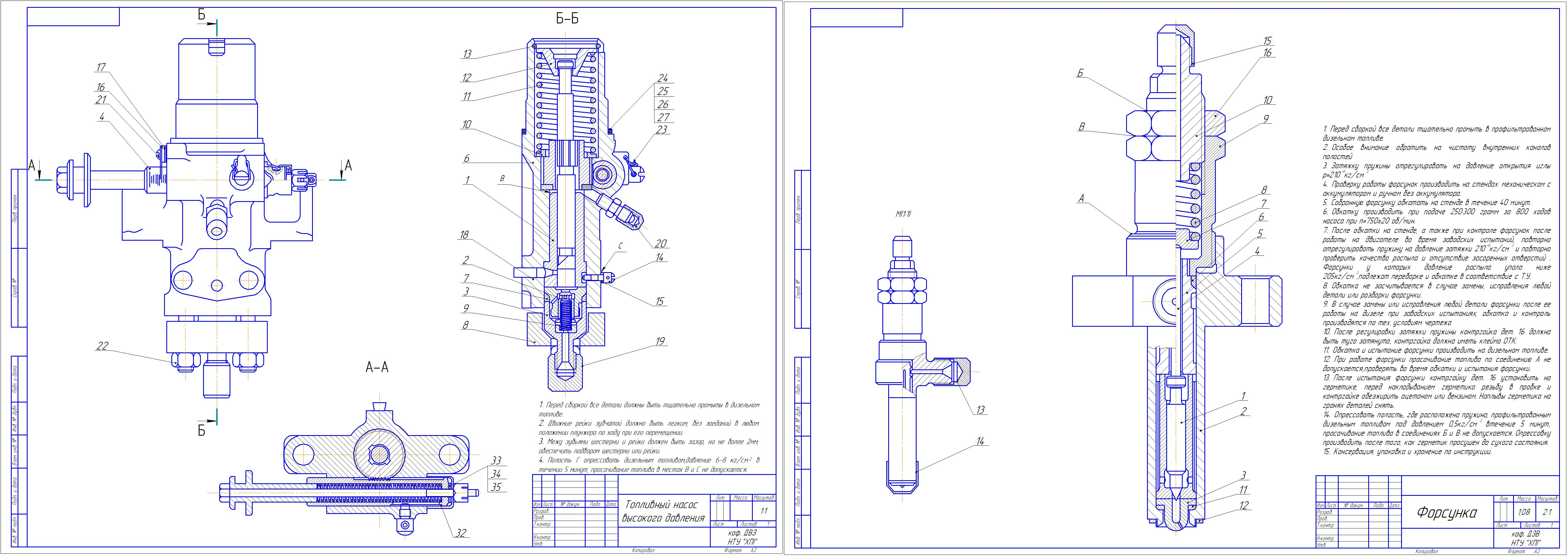

В работе предоставлены чертежи и описание конструкции топливного насоса высокого давления (ТНВД) и форсунки тепловозного дизеля 10ДН20,7/2x25,4. Работа может быть использована в качестве части графического материала к расчетным, курсовым, дипломным или иным работам.
Чертежи являются оцифрованной версией реальных рабочих чертежей и могут содержать неточности.

Состав: Топливный насос, Спецификация на топливный насос, Форсунка, Спецификация на форсунку, Описание конструкции Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Двигатели / Топливный насос высокого давления и форсунка тепловозного дизеля 10ДН

Топливный насос и форсунка двигателя 10ДН20,7 2x25,4/ОПИС КОНСТРУКЦІЇ ПАЛИВНОГО НАСОСА ТА ФОРСУНКИ (УКР).docx
Топливный насос и форсунка двигателя 10ДН20,7 2x25,4/Паливний насос.cdw
Топливный насос и форсунка двигателя 10ДН20,7 2x25,4/Спецификация Насос паливний.cdw
Топливный насос и форсунка двигателя 10ДН20,7 2x25,4/Спецификация форсунка.cdw
Топливный насос и форсунка двигателя 10ДН20,7 2x25,4/Форсунка.cdw
Топливный насос и форсунка двигателя 10ДН20,7 2x25,4
