Топливный насос диафрагменного типа БА 52621. Предназначен для заполнения системы питания автомобиля топливом.

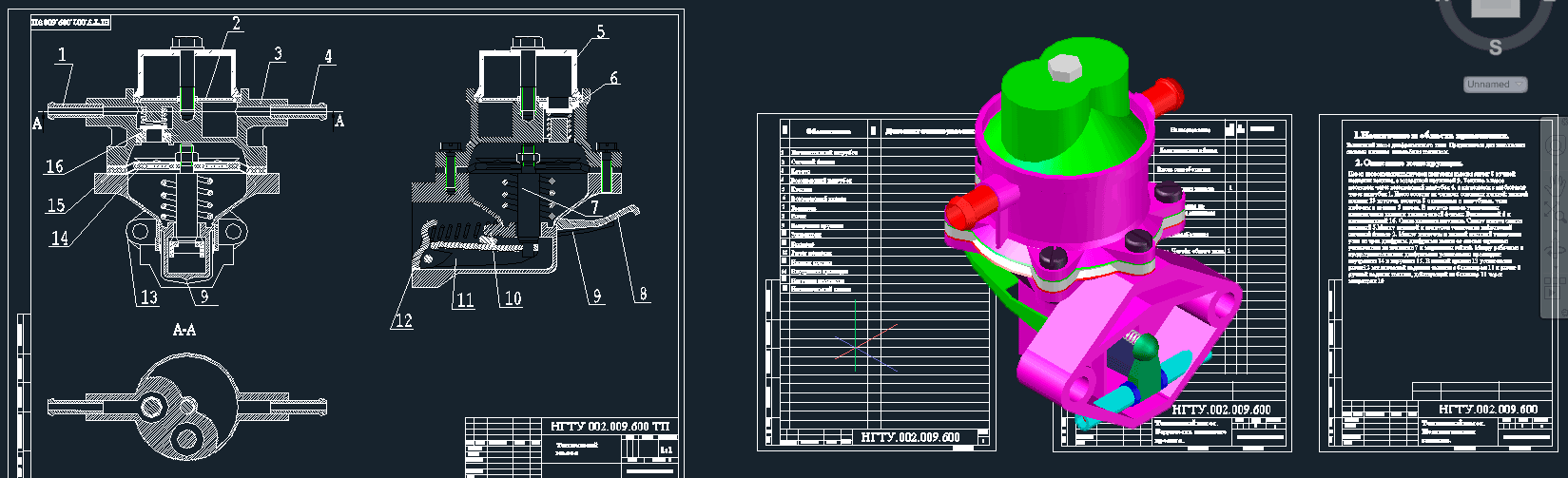

Описание конструкции:
Перед первоначальным пуском двигателя имеется рычаг 8 ручной подкачки топлива, с возвратной пружиной 9. Топливо в насос поступает через всасывающий патрубок 4, а нагнетается в карбюратор через патрубок 1. Насос состоит из четырех основных деталей: нижней крышки 13 корпуса, корпуса 3 с клапанами и патрубками, узла дифрагм и крышки 5 насоса. В корпусе насоса установлены пластинчатые клапаны шестигранной формы: Всасывающий 6 и нагнетательный 16. Седла клапанов латунные.
Сверху корпус закрыт крышкой 5.Между крышкой и корпусом установлен нейлоновый сетчатый фильтр 2. Между корпусом и нижней крышкой установлен узел из трех диафрагм. диафрагмы вместе со своими тарелками установлены на толкателе 7 и закреплены гайкой. Между рабочими и предохранительными диафрагмами установлены прокладки: внутренняя 14 и наружная 15. В нижней крышке 13 установлены рычаг12 механической подкачки топлива с балансиром 11 и рычаг 8 ручной подачки топлива, действующий на балансир 11 через эксцентрик 10.
