Турбовальный двигатель Д-136

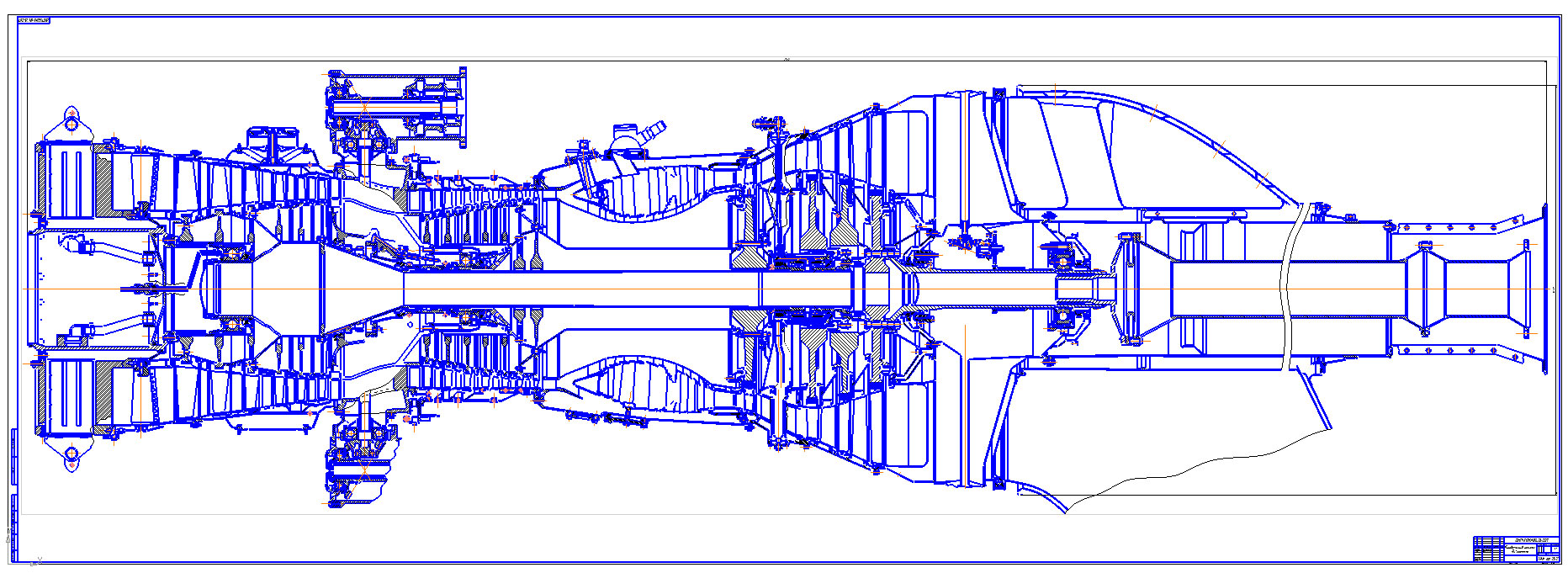

Полный конструкторский чертеж турбовального двигателя Д-136. Заводской вариант ЗМКБ "Прогресс" с мощностью на взлете 8500 кВт
ХАИ, гр 262 Двигатель предназначался для вертолёта Ми-26.

Технические характеристики двигателя Д-136
Мощность на взлётном режиме: 11400 л. с.
Удельный расход топлива: 0,198 кг/л.с.·час
Степень повышения давления в компрессоре: 18,4
Макс. расход воздуха: 36 кг/с
Макс. температура перед турбиной: 1516 К
Длина: 3715 мм
Ширина: 1382 мм
Высота: 1124 мм
Сухая масса: 1077 кг
Назначенный ресурс: 3000 часов

Состав: Продольный разрез двигателя Язык документа

Софт: Компас 12

Файлы:
Д136 полный.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: ARFEY
Дата: 2012-10-15
Просмотры: 8351
1 комментарий
    1

    очень и очень кривой чертеж, размеры отличаются чуть ли не на 20%. углы лопаток отличаются более чем на 20%. для общего развития самое то. Для остального это не чертеж, а каракуля.
