Улучшение пусковых качеств тракторного дизеля путем применения теплоаккумулятора

БЕЛОРУСКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра: «Тракторы и автомобили»
Дипломный проект На тему: «Улучшение пусковых качеств тракторного дизеля путем применения теплоаккумулятора.»
Минск 2015

В дипломном проекте рассмотрены различные системы измерения расхода впускного воздуха дизельного двигателя и выбрана наиболее эффективная и простая в эксплуатации.
Показан монтаж разработанной системы в лаборатории моторных испытаний и метод доработки газового счетчика РГ-250.
В соответствии с заданием были рассмотрены вопросы окружающей среды и безопасности жизнедеятельности.
Рассчитаны технико-экономические показатели.
СОДЕРЖАНИЕ
Реферат
Введение
1. ОБОСНОВАНИЕ ТЕМЫ ПРОЕКТА
Проблемы и общие положения испытания ДВС в университете
Влияние расхода впускного воздуха на рабочий процесс и мощностно- экономические показатели двигателя
2. ЛИТЕРАТУРНЫЙ ОБЗОР
Методы измерения расхода впускного воздуха
Виды расходомеров
2. ПАТЕНТНЫЙ ПОИСК
3. ОПИСАНИЕ СИСТЕМЫ РАСХОДА ВПУСКНОГО ВОЗДУХА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ
4.1. Двигатель Д-243
4.2. Испытательный стенд
4.3. Ресивер
4.4. Газовый счетчик РГ-250
4.5. Цифровой тахометр ТЦ-3М
4.5.1.Принцип действия оптоэлектронного датчика цифрового тахометра
4.5.2. Принцип действия цифрового тахометра
5. ОЦЕНКА ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЯ
6. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ
6.1 Охрана труда
6.1.1 Анализ состояния охраны труда в университете
6.1.2. Техника безопасности при испытании двигателей внутреннего сгорания
6.1.3 Расчет вентиляции лаборатории испытания дизельных ДВС
6.1.4. Пожарная безопасность в лаборатории испытания дизельных ДВС
6.2. Безопасность жизнедеятельности в чрезвычайных и экологически неблагоприятных ситуациях
7. ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЯ
В первом разделе детально показано существование проблемы измерения расхода впускного воздуха, был проведён сравнительный анализ способов измерения расхода впускного воздуха дизельного двигателя . Проведен патентный поиск по теме и выбран наилучший способ для дипломного проекта.
В конструкторской части детально разработана система подключения газового счетчика РГ-250 к цифровому тахометру ТЦ-3М.
Графическая часть проекта выполнена технически грамотно. На должном уровне освещены вопросы безопасности жизнедеятельности и экологической безопасности.

Состав: Электрическая схема (ЭС), Структурная схема(СС), Газовый счетчик (СБ), Счетчик РГ-250(ОВ), Патентный поиск(ПП), Система измерения впускного воздуха (ОВ), Нагрузочная характеристика (НГ), КПД, Деталировка, ПЗ, Спецификации, ВП Язык документа

Софт: КОМПАС-3D 14

Каталог / Машиностроение и механика / Двигатели / Улучшение пусковых качеств тракторного дизеля путем применения теплоаккумулятора

Просмотр файлов
⮢ \⥦\~$⥬ ७ ᪭ ().cd~
Готовый диплом\чертежи\1 Плита.cdw
⮢ \⥦\2㡠.cdw
Готовый диплом\чертежи\3 диск.cdw
Готовый диплом\чертежи\5 подставка.cdw
Готовый диплом\чертежи\5.1 ось.cdw
Готовый диплом\чертежи\5.2 диск.cdw
Готовый диплом\чертежи\8 цилиндр.cdw
Готовый диплом\спецификации и ведомость проекта\Ведомость1.cdw
Готовый диплом\спецификации и ведомость проекта\Ведомость2.cdw
Готовый диплом\спецификации и ведомость проекта\Ведомость3.cdw
Готовый диплом\чертежи\Газовый счетчик
Готовый диплом\спецификации и ведомость проекта\Копия Ведомость чист.cdw
Готовый диплом\чертежи\кпд.cdw
Готовый диплом\чертежи\Нагрузочная характеристика.cdw
Готовый диплом\чертежи\патентный поиск.cdw

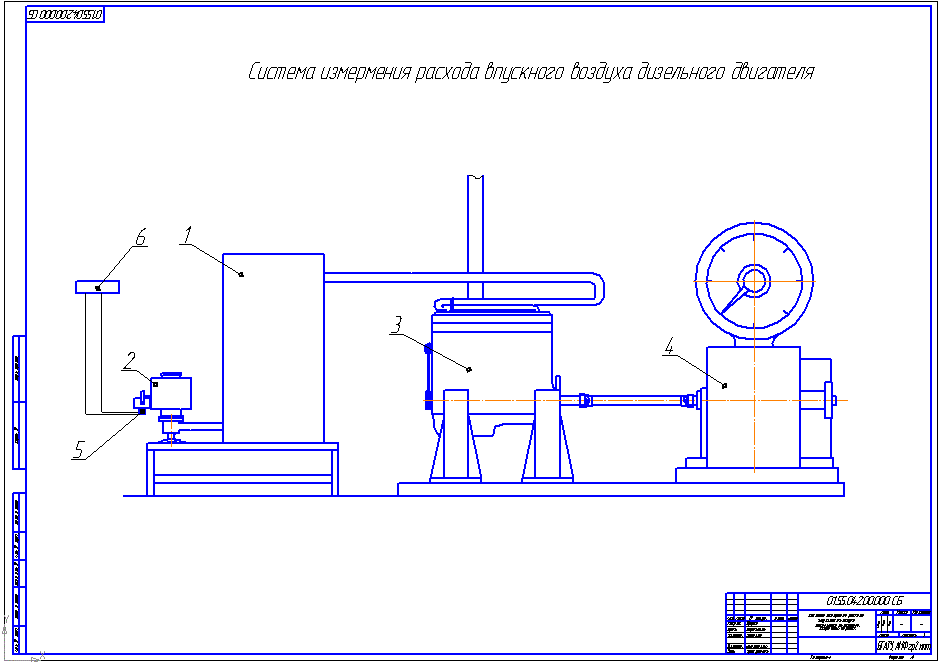

Готовый диплом\чертежи\Система измерения впускного воздуха
Готовый диплом\спецификации и ведомость проекта\Спец на ресивер.cdw
Готовый диплом\спецификации и ведомость проекта\Спец на сборку 2.cdw
Готовый диплом\спецификации и ведомость проекта\Спец на сборку.cdw
Готовый диплом\спецификации и ведомость проекта\Спец на ступицу.cdw
Готовый диплом\спецификации и ведомость проекта\Спец общий вид.cdw
Готовый диплом\чертежи\Структ
Готовый диплом\чертежи\счетчик РГ-250.cdw
Готовый диплом\чертежи\фланец.cdw
Готовый диплом\чертежи\Чертеж1.cdw
Готовый диплом\чертежи\Чертеж2.cdw
Готовый диплом\чертежи\Чертеж3.cdw
Готовый диплом\чертежи\Чертеж4.cdw
Готовый диплом\чертежи\Чертеж5.cdw
Готовый диплом\чертежи\Эл.схема.cdw
Готовый диплом\спецификации и ведомость проекта\~$ФЕРАТ
Готовый диплом\записка\0 Введение.doc
Готовый диплом\записка\1 обоснование темы.doc
Готовый диплом\записка\2 Литературный обзор.doc
Готовый диплом\записка\3 Патентный поиск.doc
Готовый диплом\записка\4 конструкторская.doc
Готовый диплом\записка\5 Оценка погрешностей измерений.doc
Готовый диплом\записка\6 техника безопасности.doc
Готовый диплом\записка\7 экономика.doc
Готовый диплом\записка\ЗАПИСКА.doc
Готовый диплом\записка\ЛИТЕРАТУРА.doc
Готовый диплом\спецификации и ведомость проекта\РЕФЕРАТ
Готовый диплом\записка\РЕЦЕНЗИЯ.DOC
Готовый диплом\спецификации и ведомость проекта\содержание 3.doc
Готовый диплом\спецификации и ведомость проекта\титульник.doc
Готовый диплом\спецификации и ведомость проекта\Характеристика 1.doc
Готовый диплом\записка
Готовый диплом\спецификации и ведомость проекта
Готовый диплом\чертежи
Готовый диплом
