Ухтинский государственный технический университет
Кафедра МАШИНЫ И ОБОРУДОВАНИЕ НЕФТЯНОЙ И ГАЗО-ВОЙ ПРОМЫШЛЕННОСТИ
курсовой проект по дисциплине Машины и оборудование для бурения нефтяных и газовых скважин
на тему: Винтовой забойный двигатель Д1-195 для бурения нефтяных и газовых скважин с усовершенствованием статора
Ухта 2017
Ключевые слова: винтовой забойный двигатель, статор, износ, обслу-живание, ремонтный цикл.
В курсовом проекте рассмотрены винтовые забойные двигатели, приве-дены их характеристики. Предложена конструкция усовершенствованного статора, позволяющая обеспечить герметичность и увеличить долговечность и межремонтный период двигателя.

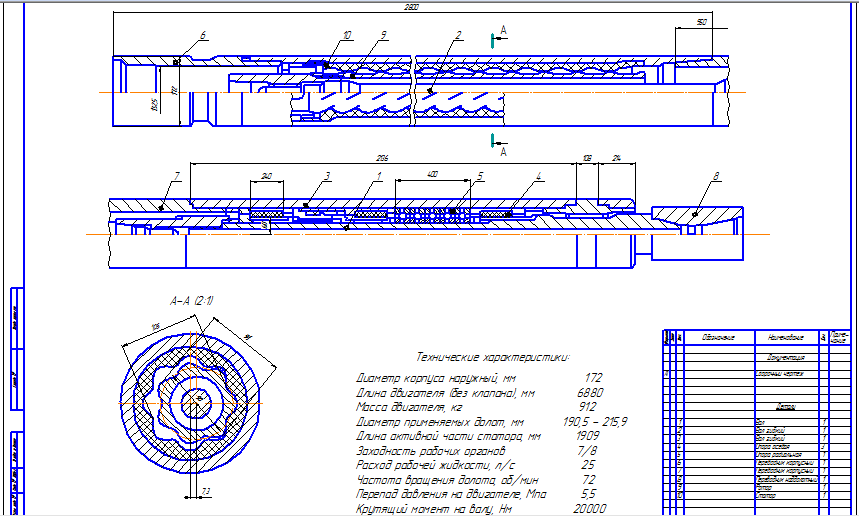

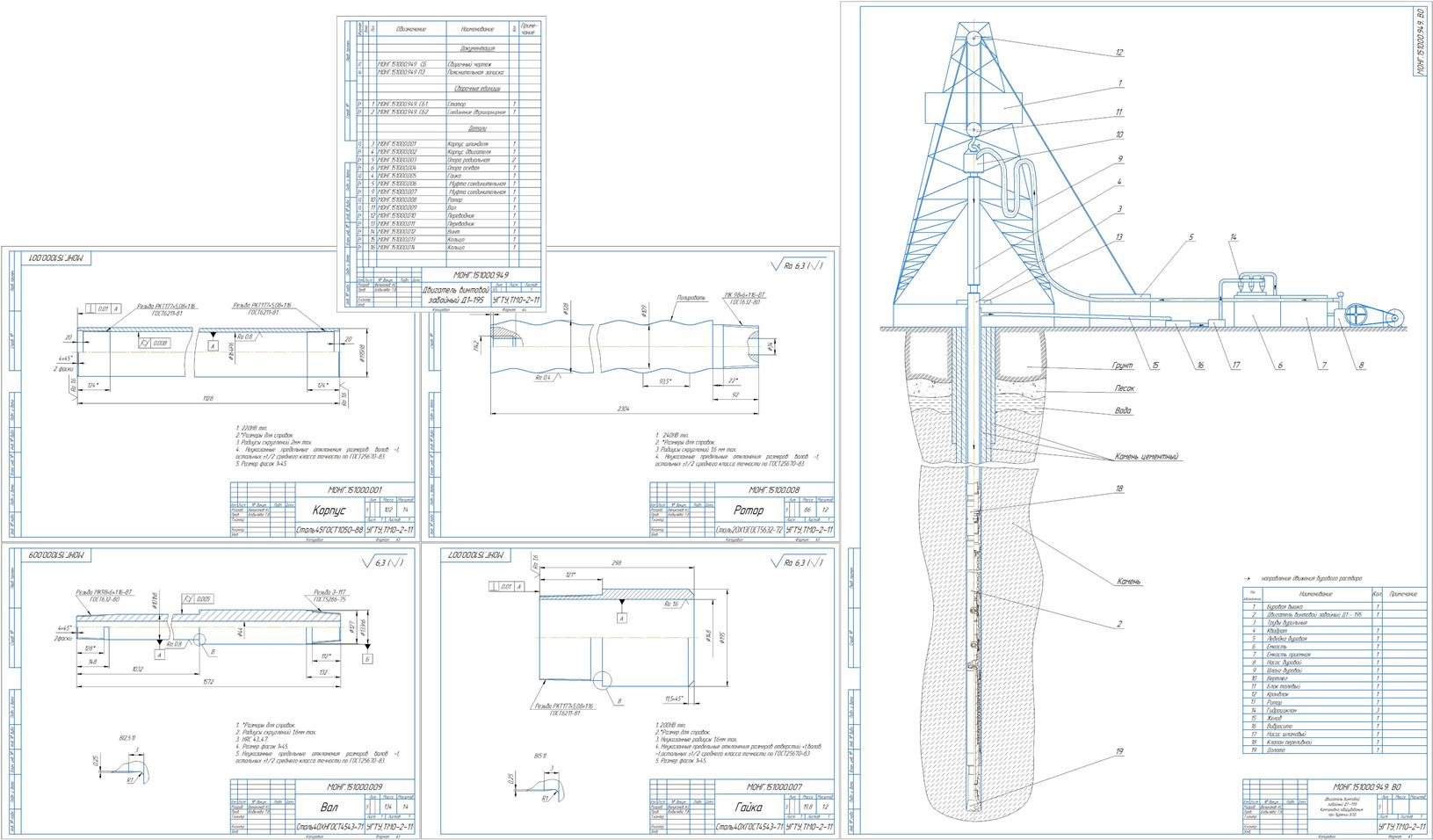

Также приведены чертежи, таблицы и рисунки, наиболее полно отоб-ражающие суть курсового проекта.
Введение 5
1 Анализ существующих конструкций винтовых забойных двигателей 7
1.1 Функциональное назначение и конструктивное исполнение винтовых забойных двигателей 7
1.2 Основные параметры и технические характеристики объекта винтового забойного двигателя 38
1.3 Особенности эксплуатации, конструктивные недостатки и причины отказов винтового забойного двигателя 38
1.4 Совершенствование режимов эксплуатации ВЗД 55
1.5 Цели и задачи исследования 65
1.6 Эскизная проработка узла конструкции ВЗД 65
1.7 Патентные исследования 66
2 Разработка конструкции винтового забойного двигателя 73
2.1 Выбор базовой модели винтового забойного двигателя и технические характеристики 73
2.2 Определение основных параметров винтового забойного двигателя 73
2.2.1 Расчёт геометрических и энергетических параметров винтовой пары 73
2.3 Расчёт на прочность 79
2.3.1 Расчёт витков резьбы РКТ – 177 на прочность 79
2.3.2 Проверочный расчёт вала шпиндельной секции 81
2.4 Расчёт потерь 84
2.4.1 Потери в двигателе Д1-195 84
3 Монтаж, техническое обслуживание и ремонт 86
3.1 Монтаж винтовых забойных двигателей 86
3.2 Правила эксплуатации двигателей 88
3.3 Анализ ремонтопригодности ВЗД Д1-195 93
Список использованных источников 96
