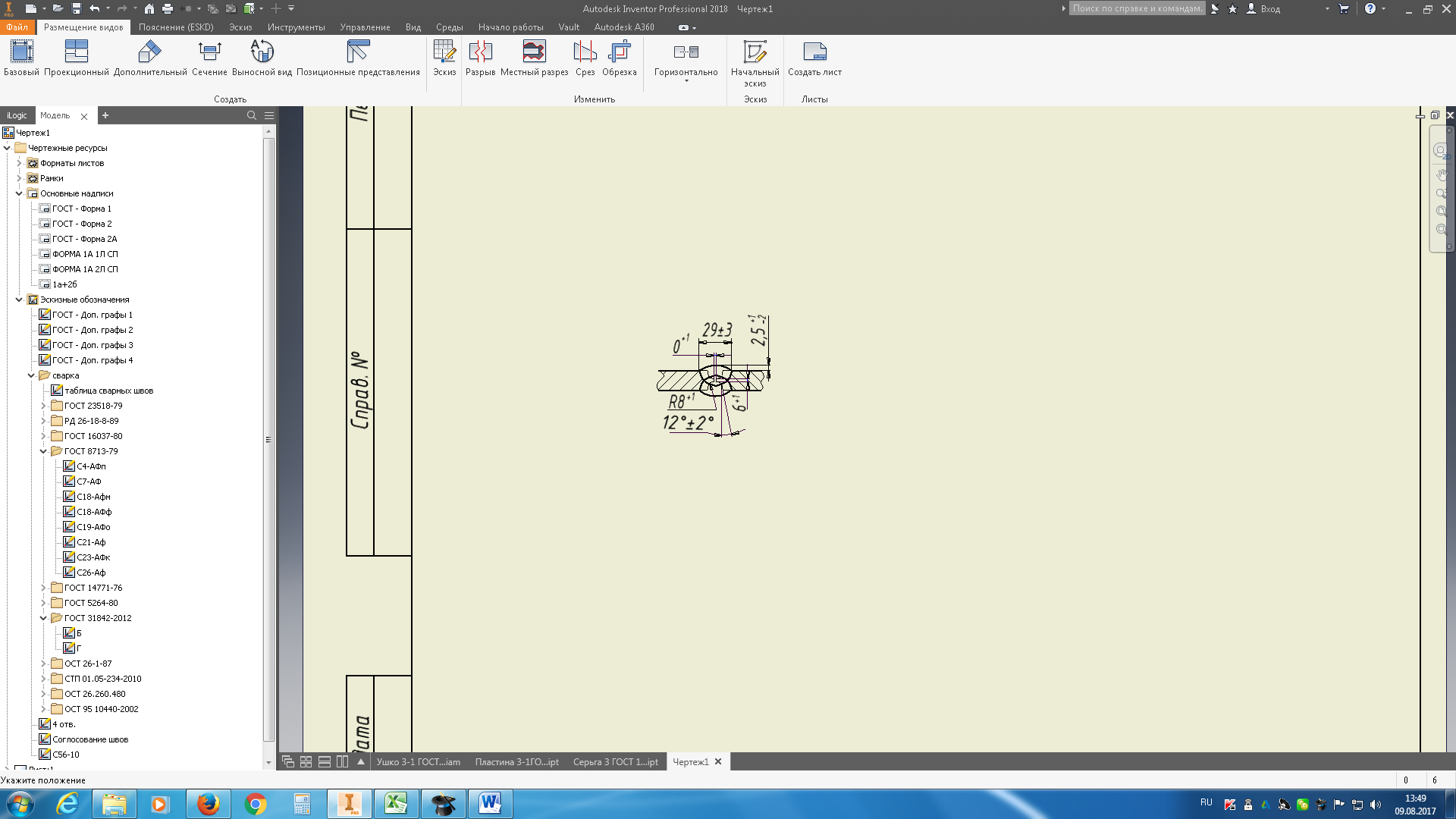

Эскизы сварных швов встроенные в чертежные ресурсы файла шаблона чертежа Autodesk Inventor Professional 2018. Открываете файл сохраняете как шаблон (можно и не сохранять эскизы останутся только в этом файле). Для выбора эскиза шва в дереве конструирования выбираете чертежные ресурсы, эскизные обозначения, сварка, требуемый ГОСТ по сварке, требуемый тип сварного соединения. В данный момент готовлю более автоматизированную версию по средствам VBA так что за первый вариант прошу строго не судить.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Экспликация сварных швов в файле шаблона чертежа для Autodesk Inventor 2018
Экспликация сварных швов в файле шаблона чертежа для Autodesk Inventor 2018
0
38
768
6
3
100
Автор
Антон
Горшнев
Дата
13.08.2017
Язык
Русский
Состав
Файл шаблона чертежа.
Софт
Autodesk Inventor 2018
Как открыть?
Содержимое архива
-
Шаблон 1.idw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
3
Чтобы оставить комментарий, необходимо войти
Это просто файл шаблона хронящий в себе набор эскизов. Вы выбираете тот который вам больше подходит, вставляете на чертеж и можете редактировать как вам надо. Повторюсь выбор эскиза производит пользователь, в файле нет ни какого дополнительного кода который выбирает эскиз за вас (это реализовано в более старших версиях, в том числе расчет массы наплавленного материала и норм времени выполнения).
Добрый день!
Если мне, к примеру, необходимо соединить пояса и обечайки емкости с толщиной 3 мм двухсторонним швом, как мне выбрать нужный эскиз ?
Есть ли возможность в эскизах менять толщину листов, например соединение в стык листов 3 и 4 мм - обечайка3 и днище 4 ?
Просмотрел пока бегло....., не везде указана толщина свариваемых элементов, хотя стоят вполне конкретные геометрические размеры самих сварных швов..
