Формовщик картонных поддонов

Национальный университет пищевых технологий
кафедра технической механики и упаковочной техники
куровой проэкт по дисциплине "Погрузочно-разгрузочные работы и механизмы"
разработка устройства для формирования картонных поддонов

Целью курсового проекта - является разработка устройства для формирования картонных поддонов.
произведен технологический расчет и подбор оборудования для линии.
курсовой проект содержит 3 листа формата А 1, 31 страницу пояснительной записки,содержащей 14 рисунков и 9 источников.

Конструкция устройства для формирования картонных поддонов разработана в данном курсовом проекте соответствует заданию на курсовой проект.
Техническая характеристика устройства для формирования картонных поддонов:
- производительность до 20 в / мин
- размер заготовки, мм 175x120x175
- тип пиддону- картонный сложный с клапанами, проклеен по продольному шву в виде плоско составленной заготовки
- тип рабочих органов - захваты, активные и пассивные направляющие
- параметры сети питания - напряжение 380В, частота 50Гц, трехфазное
- габариты машины, мм 6081x1126x983
- тип приводов - электромеханические, пневмомеханические Продаваемые будет упаковываться данным устройством за счет использования картонного поддона, будет отвечать всем требованиям и функциям групповой упаковки, следовательно, внедрение в производство данного устройства является целесообразно.

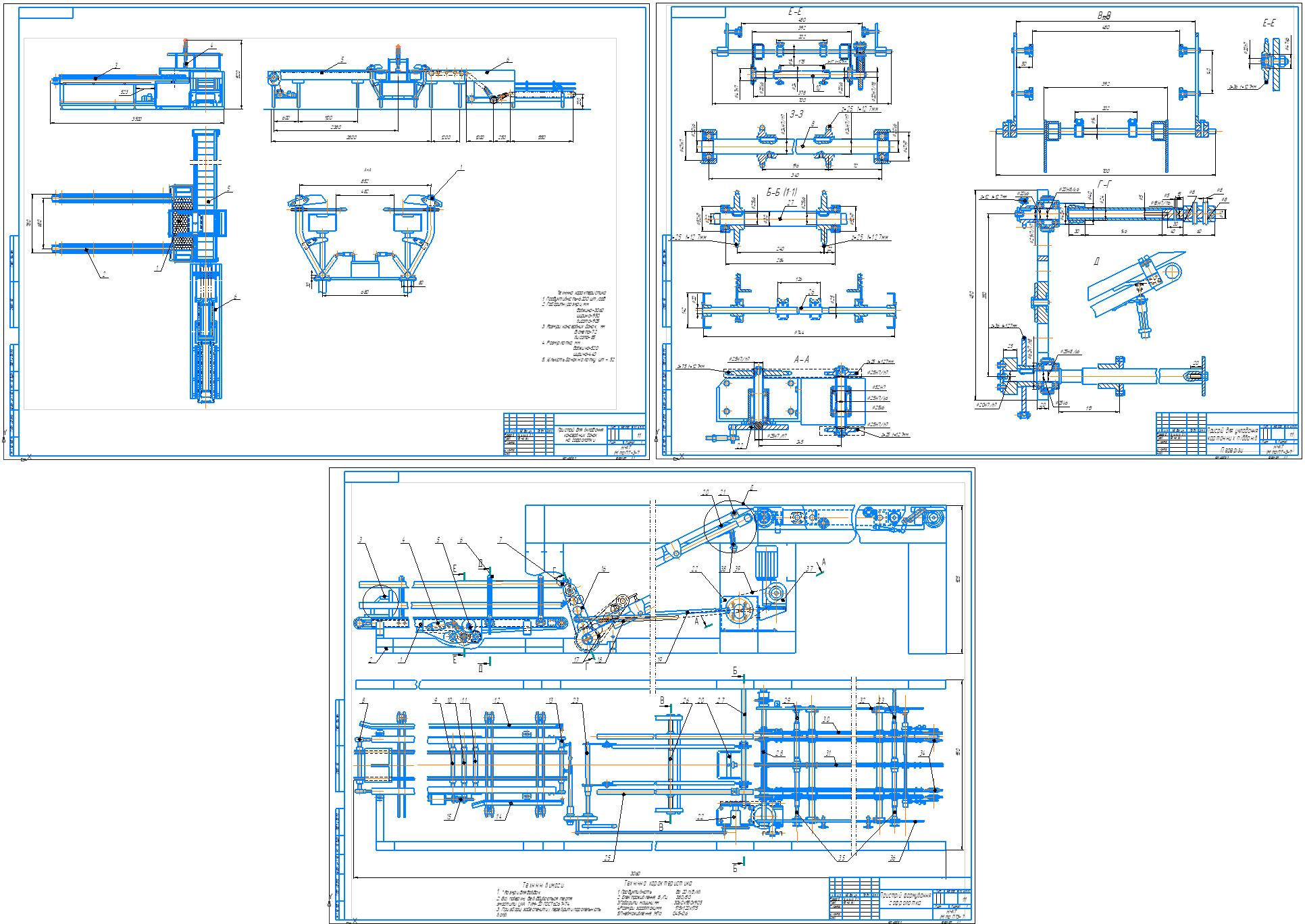

Состав: Устройство для укладки консервных банок на гофролотки, Устройство для укладки картонных поддонов(сечения),устройство формирования гофролотков, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Формовщик картонных поддонов

формовщик/
формовщик/Записка Частина №1.docx
формовщик/Записка Частина №2.docx
формовщик/Записка Частина №3.doc
формовщик/Переміщення заготовок.bak.cdw
формовщик/Перерізи.bak.cdw
формовщик/спеціфікація Заг Вид3.doc
формовщик/спеціфікація привода 3-3.doc
формовщик/Ф-ння картонного підона (загальний вид).bak.cdw
