Учреждение образования ‹‹БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ›› Кафедра: Энергосбережения, гидравлики и теплотехники; Специальность: Машины и аппараты химических производств и производств строительных материалов; Специализация: Машины и аппараты производств строительных материалов
Исходные данные: Материал труб – сталь углеродистая (5/с); Q – заданный расход жидкости,Q=0,022 м3/с; z2– геодезическая отметка поверхности жидкости в верхнем резервуаре, z2=41м; z1 – геодезическая отметка поверхности жидкости в нижнем резервуаре,z1=20 м; p2 – давление на поверхности жидкости в верхнем резервуаре, p2=0 МПа; p1 – давление на поверхности жидкости в нижнем резервуаре, p1=0,025 МПа.
МАТЕРИАЛ, ДИАМЕТР, ПОТРЕБНЫЙ НАПОР, ЦЕНТРОБЕЖНЫЙ НАСОС, РЕЖИМЫ РАБОТЫ, СПОСОБЫ РЕГУЛИРОВАНИЯ, ВЫСОТА ВСАСЫВАНИЯ
Целью выполнения курсовой работы является расчет трубопровода с насосной подачей жидкости и освоение способов регулирования насосов.
Произведены выбор материала трубопровода, определен его диаметр, рассчитаны потерь напора для каждого трубопровода в отдельности. Подобран центробежный насос и исследованы режимы его работы: на один нагнетательный трубопровод, на два нагнетательных трубопровода, последовательную и параллельную работу двух насосов. Построены графические характеристики насоса , и . Рассмотрены также способы регулирования насосов: дросселированием и изменением частоты вращения. Определена допускаемая высота всасывания насоса.
Графическая часть включает:

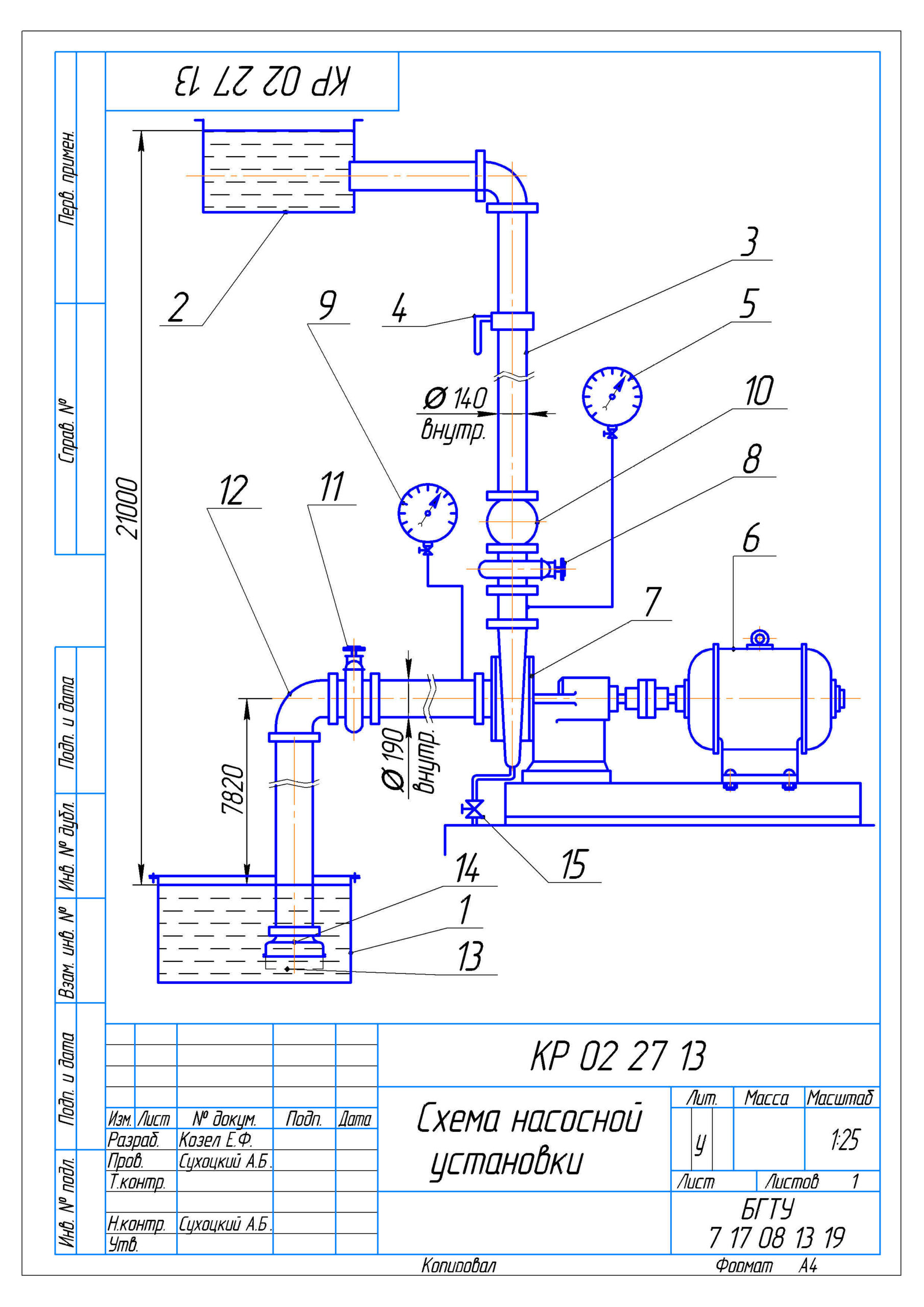

- схему насосной установки – 1 лист А4 и спецификация.
Содержание
Введение ………………………………………………………………..……...5
1 Выбор материала трубопровода ...…………………………………………..6
2 Определение диаметров трубопроводов…………………………….…….…7
3 Расчёт потерь напора в трубопроводах …………………………...……...….8
3.1 Определение реальной скорости движения жидкости………...……9
3.2 Определение числа Рейнольдса ……………………...........................9
3.3 Определение зоны сопротивления…………………………………..10
3.4 Определение коэффициента потерь напора по длине……….……..11 3.5 Определение значений местных сопротивлений………………...…11
3.6 Определение суммарных потерь напора (местные и по длине) в трубопроводе……………………………………………..……………….12
4 Проверочный расчёт толщины стенок труб…………………………………13
5 Центробежные насосы и их применение…………………………………….14
5.1 Подбор центробежного насоса и исследование режимов его
работы……………………………………………………………………..14
5.2 Определение режима работы насоса на один нагнетательный трубопровод……………………………………………………………….15
5.3 Определение режима работы насоса на два нагнетательных трубопровода……………………………………………………………...19
5.4 Последовательная работа двух насосов……………………………..22
5.5 Параллельная работа двух насосов…………………………………..23
6 Способы регулирования режима работы насоса и их анализ………………25
6.1 Регулирование дросселированием……………………………...……26
6.2 Регулирование изменением частоты вращения……………………..33
7 Определение допускаемой высоты всасывания насоса……………………..37
Заключение……………………………………………………………………….39
Список использованных источников…………………………………………...40
Приложение А. Графические характеристики насоса………………………...41
Приложение Б. Графические характеристики системы с двумя нагнетательными трубопроводами……………… …………………………...42
Приложение В. Графические характеристики насосов при их последовательной работе………………………………………………………..43
Приложение Г. Графические характеристики насосов при их параллельной работе……………………………………………………………………………..44
Приложение Д. Графические характеристики насоса при регулировании его работы дросселированием………………………………………………………45
Приложение Е. Графические характеристики насоса при регулировании его работы изменением частоты вращения………………………………………..46
