Трубопроводная обвязка

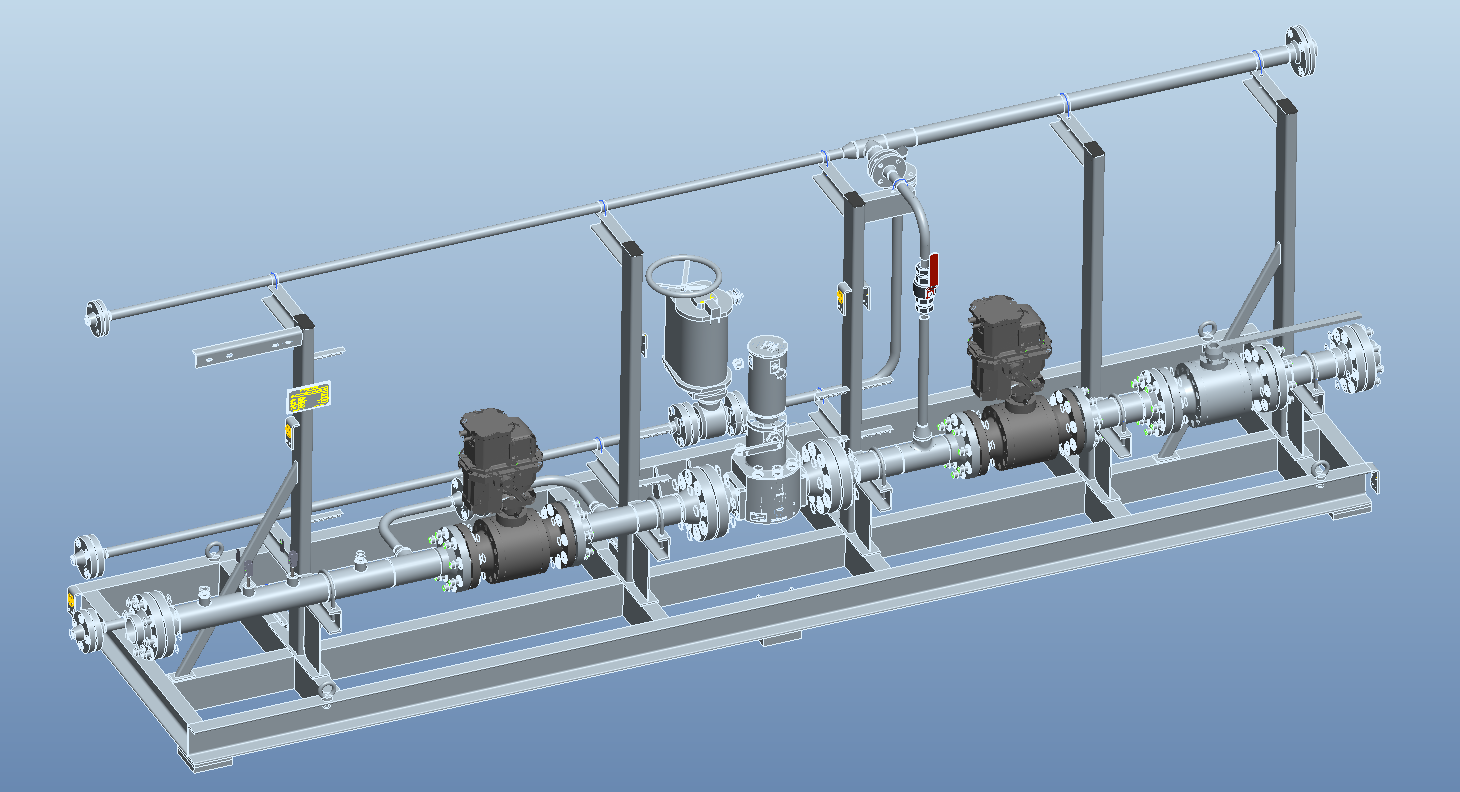

Трубопроводная обвязка на общей раме с опорами. Имеет запорный клапан и шаровые краны, сбросную ветку между клапаном и входным краном. Сбросная ветка объединена в общий коллектор имеет дополнительные разветвления для подключения сброса с агрегатов. Имеет вваренные бобышки для подключения датчиков температуры и давления.
Ду80 - основной трубы
Ду20 - сбросных веток
Ду50 - общего коллектора сбросных веток.
Использование - транспортировка газа.

Состав: 3D сборка

Софт: Creo Elements/Pro 5.0
