Бак для водных испытаний

Бак для испытаний.
Устанавливается в приямок.
Имеет ребра жесткости, трубы для подачи воды и слива (перелива)

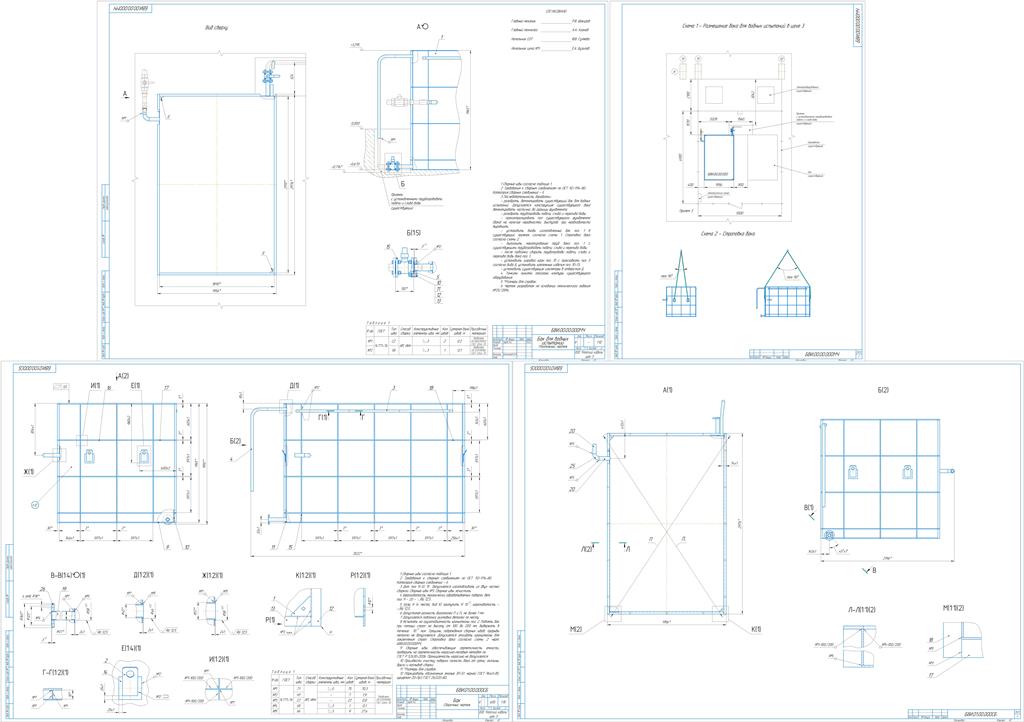

Состав: Монтажный чертеж, Сборочный чертеж (СБ), Спецификация

Софт: КОМПАС-3D 16

Файлы:

КД (бак для водных испытаний)13.02.2022(3)/

КД (бак для водных испытаний)13.02.2022(3)/БВИ.01.00.000СБ.cdw

КД (бак для водных испытаний)13.02.2022(3)/БВИ.01.00.001.cdw

КД (бак для водных испытаний)13.02.2022(3)/БВИ.01.00.000.spw

КД (бак для водных испытаний)13.02.2022(3)/БВИ.01.00.004.cdw

КД (бак для водных испытаний)13.02.2022(3)/БВИ.00.00.000МЧ.cdw

КД (бак для водных испытаний)13.02.2022(3)/БВИ.01.00.002.cdw

КД (бак для водных испытаний)13.02.2022(3)/БВИ.01.00.003.cdw

КД (бак для водных испытаний)13.02.2022(3)/БВИ.00.00.000.spw
