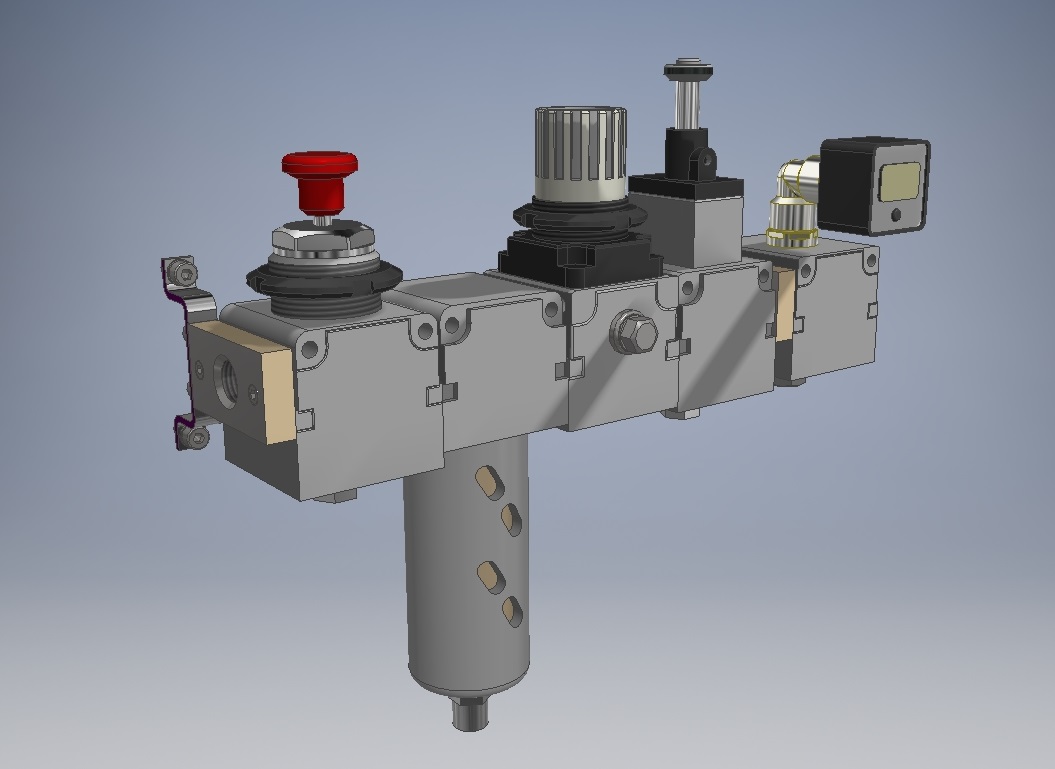

Электронная 3D модель макета блока подготовки воздуха, имеющего MC104-F00 фильтр, MC104-V01 клапан безопасности, MC104-V16 клапан безопасности, PG010-PB-1_8-M индикатор давления цифровой, фитинг 2013 1_8 угловой, фитинг 2511 G 0,25 - G 0,125 и монтажные элементы, предназначенного для оснащения, например, гидроаккумулятора низкого давления типа VB-VT, обеспечивающего ускоренный рабочий ход гидроцилиндра, и может быть полезна в разработке проектов приводов в машиностроении. Step прилагается
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Блок подготовки воздуха для приводов
Блок подготовки воздуха для приводов
0
1
184
2
0
60
Автор
Юрий
Спирин
Дата
21.03.2020
Язык
Русский
Состав
3D сборка габаритных элементов
Софт
Autodesk Inventor 2015 SP1
Как открыть?
Содержимое архива
-
Блок подготовки воздуха.igs
-
Блок подготовки воздуха.iam
-
MC Кронштейн.ipt
-
DIN 128 - A4.ipt
-
Фитинг 2013 1_8 угловой.ipt
-
MC гайка.ipt
-
MC104-F00 Фильтр.ipt
-
MC104-М00 Регулятор давления.ipt
-
PG010-PB-1_8-M Индикатор давления цифровой.ipt
-
MC1-В Коллектор.ipt
-
DIN 910 - G 0,125 A.ipt
-
Фитинг 2511 G 0,25 - G 0,125.ipt
-
Блок подготовки воздуха.stp
-
ANSI B18.3.1M - M3x0,5 x 10(2) 2015 SP1.ipt
-
MC КIТ.ipt
-
DIN 910 - G 0,25 A.ipt
-
MC104-V01 Клапан безопасности.ipt
-
ANSI B18.3.1M - M4x0,7 x 10(2).ipt
-
MC104-V16 Клапан безопасности.ipt
