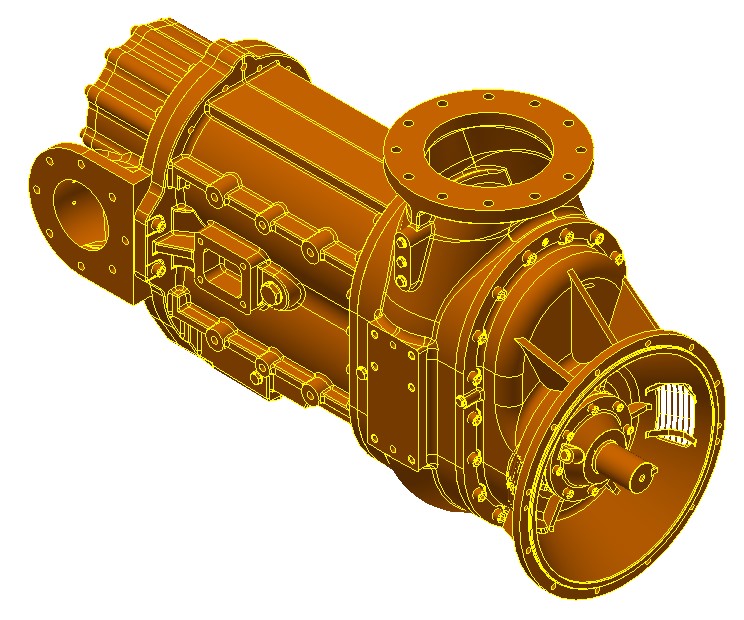

Винтовой блок компании GHH-RAND серии CE224G. Модель без дерева построения и деталировки. Только общий габарит с присоединительными размерами. Модель идёт в масштаб 1:1.
Блок винтовой предназначен для сжатия воздуха. Применяется в буровом, пищевом, нефтегазовом оборудовании (и т.д.).
Максимальное давление до 14 бар. Максимальная производительность до 62 м3/мин.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Блок винтовой CE224G
Блок винтовой CE224G
0
0
61
0
0
50
Сообщить о проблеме
Автор
Илья
Дата
18.08.2022
Язык
Русский
Состав
Габаритная 3D-модель одной деталью и габаритно-присоединительный чертеж в pdf
Софт
STEP / IGES 214
Содержимое архива
-
23484728_Installation_Drawing_CE224.pdf
-
CE224G (23429574).stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
